Špecifikácie dizajnu rozloženia kábla FPC: Zabránenie zlomeniu, prerušovanému kontaktu a zabezpečenie stabilného prenosu HD displeja

V ére inteligentných zariadení, ktoré sledujú dokonalé vizuálne zážitky, je kvalita zobrazenia s vysokým rozlíšením rozhodujúca. Údaje však naznačujú, že významná časť zlyhaní displeja pochádza z problémov s prenosom signálu. Racionálny návrh rozloženia káblov FPC ako „záchranné lano“ priamo určuje spoľahlivosť produktu a používateľskú skúsenosť. Aby ste sa vyhli bežným nástrahám, dodržujte nasledujúce základné konštrukčné špecifikácie a kritické úvahy:

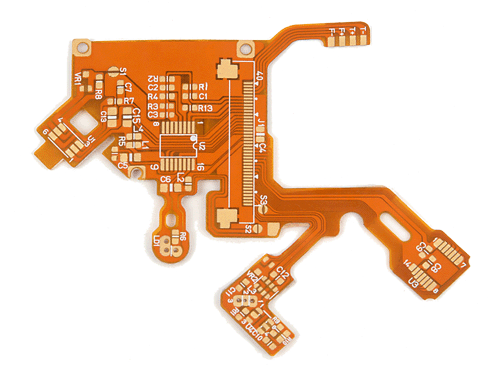

Špecifikácie základného dizajnu: Kľúčové princípy pre vylepšenú spoľahlivosť káblov

Presné ohýbanie na zabránenie pretrhnutiu kábla：

Minimálny polomer ohybu: Počas ohýbania kábla musí byť ≥5 mm. Menšie polomery spôsobujú nadmerné namáhanie vnútorných vodičov, čím sa výrazne zvyšuje riziko zlomenín.

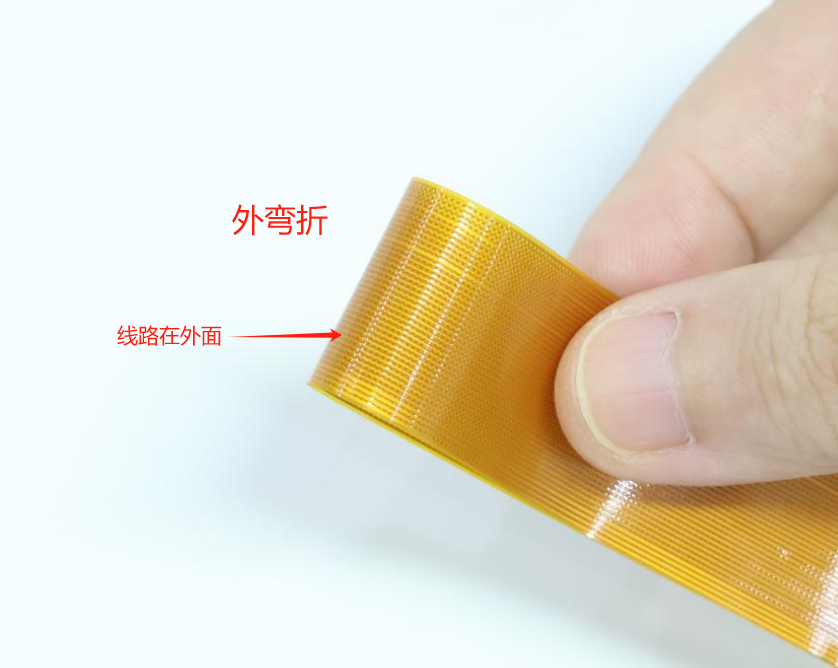

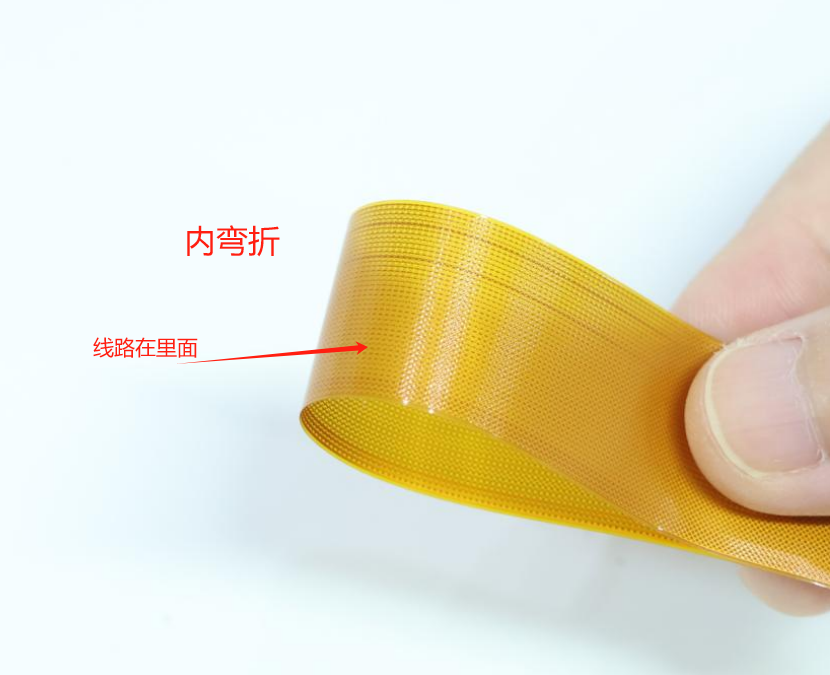

Preferovaný smer ohybu: Uprednostnite vnútorné ohyby pred vonkajšími ohybmi. Vonkajšie ohyby vystavujú vodiče ťahovým silám, čím sa znižuje životnosť kábla.

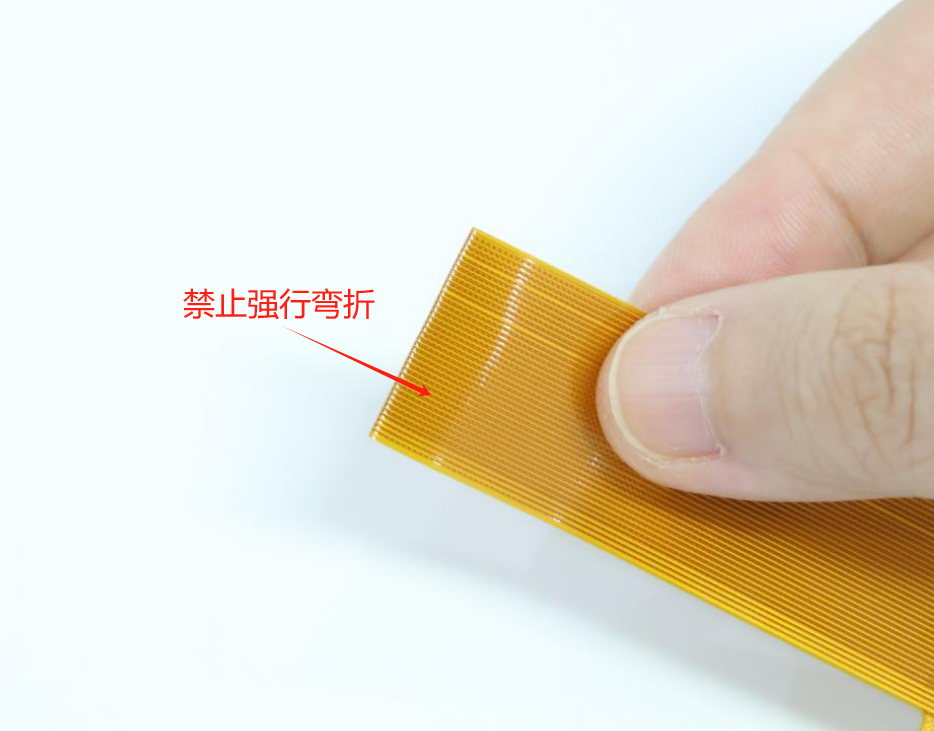

Vyhnite sa opakovanému ohýbaniu: Prísne obmedzte viacnásobné ohyby na rovnakom mieste. Zamerajte sa na jednoduché, presné ohýbacie operácie.

Poznámka k dizajnu: Mikroskopické poškodenie ohybom je často skrytou príčinou zlyhania šarže.

Bezpečné upevnenie na elimináciu rušenia vibráciami:

Prevádzkové vibrácie sú hlavným protivníkom spoľahlivosti kábla, čo vedie k prerušovanému kontaktu konektora a nestabilite signálu.

Efektívne riešenie: Použite vysoko spoľahlivú lepiacu pásku citlivú na tlak na pevné upevnenie káblovej trasy vo viacerých bodoch. Ide o vysoko nákladovo efektívne opatrenie na predchádzanie poruchám spôsobeným vibráciami.

Optimalizovaná dĺžka pre integritu vysokorýchlostného signálu:

S rozširovaním displejov s vysokým rozlíšením 4K/8K sa objemy prenosu dát FPC prudko zvyšujú, takže dĺžka kábla je pre kvalitu signálu kritická.

Odporúčaná norma: Káble na prenos údajov displeja musia byť ≤10 cm. Krátke vzdialenosti zabezpečujú vysokorýchlostný prenos s nízkou stratou.

Protokol o predĺženej dĺžke: Ak si konštrukčné obmedzenia vyžadujú káble s dĺžkou 20 – 30 cm, je povinné prísne overenie šarže na overenie integrity signálu, stability a súladu s výrobným výnosom.

Kritické úvahy:

 Predchádzanie poškodeniu displeja a funkčným obmedzeniam

Pravidlo ochrany TFT obrazovky: Panel displeja nesmie byť vystavený žiadnemu mechanickému namáhaniu! Vonkajšia sila alebo stres spôsobuje nezvratné chyby „Mura“ (zakalenie).

Obmedzenia otáčania displeja:

Rozlíšenia ≤320 x 480:

Zvyčajne integrujte plnú pamäť RAM, ktorá vo všeobecnosti podporuje otáčanie obrazu o 90° (umožňuje flexibilné rozloženie a optimalizáciu napájania).

Rozlíšenia > 320 x 480:

 Kvôli žiadnej alebo obmedzenej vnútornej pamäti RAM nie je rotácia o 90° vo všeobecnosti podporovaná. Podpora špecifická pre daný model musí byť potvrdená naším FAE!

Funkcia zrkadlenia obrazu: Väčšina displejov podporuje vertikálne/horizontálne zrkadlenie obrazu prostredníctvom hardvérových (prepojok) alebo softvérových príkazov. Metódy implementácie a kompatibilita modelu musia byť potvrdené našou FAE!
