LCM vodivé elastomérové ​​konektory: "Flexibilný most" pre presné elektronické pripojenia

Medzi modulom displeja z tekutých kryštálov (LCM) a doskou s plošnými spojmi (PCB) leží neviditeľná, no životne dôležitá „informačná diaľnica“ – konektor LCM Conductive Elastomer Connector, bežne známy ako „zebra Strip“. Vďaka svojej jedinečnej štruktúre a vynikajúcemu výkonu slúži ako základný kameň pre stabilné a efektívne pripojenie v moderných elektronických zariadeniach.

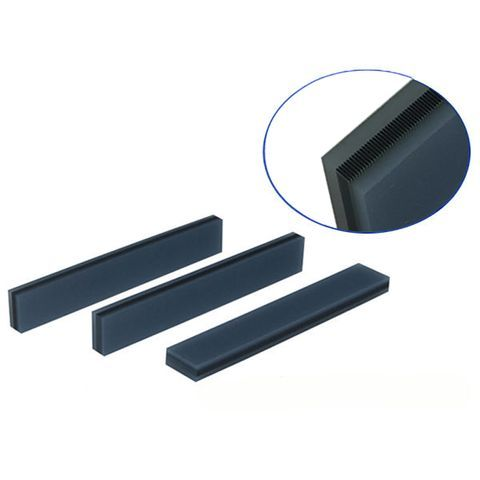

Zložitá štruktúra, stabilný prevod

Toto nie je obyčajný pásik. Vyznačuje sa presnou, striedajúcou sa vrstvenou štruktúrou vodivej silikónovej gumy a izolačnej silikónovej gumy, vytvrdenej do formy. To vytvára nespočetné množstvo paralelných, presne rozmiestnených vodivých kanálov (pripomínajúcich zebrie pruhy). Tento dizajn mu umožňuje perfektne zvládnuť prenos prúdu a signálu medzi LCD a PCB, pričom ponúka vlastnú odolnosť proti vibráciám a deformáciu gumových materiálov, čo zaisťuje dlhodobé, stabilné a spoľahlivé spojenia.

Efektívna montáž, optimalizácia nákladov

V porovnaní s spájkovanými alebo kolíkovými konektormi je montáž s vodivými elastomérovými konektormi podobná „spojeniu jedným kliknutím“ – vyžaduje len presné umiestnenie a aplikáciu vhodného tlaku. To výrazne zjednodušuje výrobné procesy, zvyšuje automatizáciu a efektivitu výroby a výrazne znižuje náklady na montáž, čo z neho robí ideálnu voľbu pre hromadnú výrobu.

Kľúčové kritériá výberu: Parametre určujú úspech

Pre plné využitie jeho výkonu je rozhodujúci presný výber:

Dvaja materiálni šampióni:

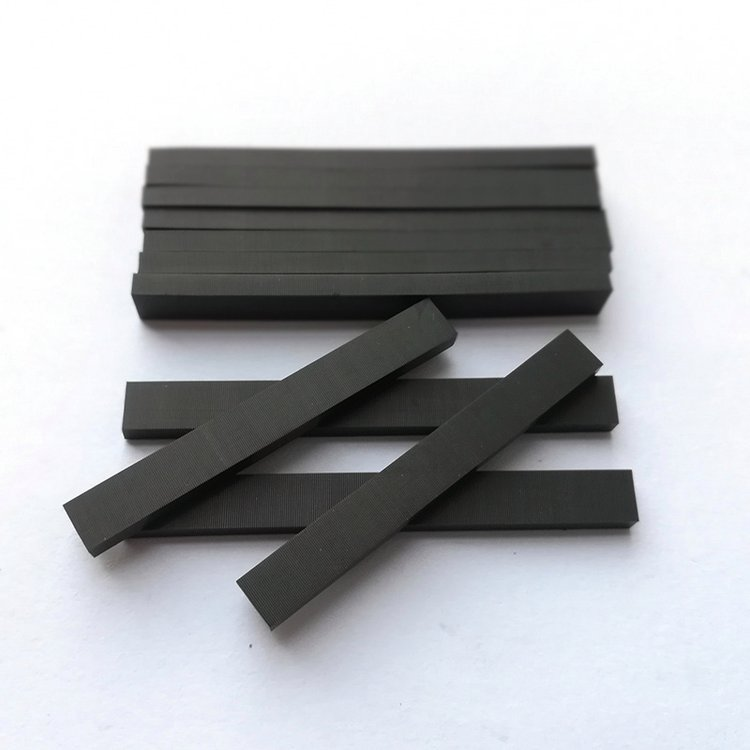

Pevný silikón: Ekonomická voľba. Stredná elasticita (tvrdosť 35°~45°). Vyžaduje si pozornosť antistatickým opatreniam a prevencii deformácií počas prepravy.

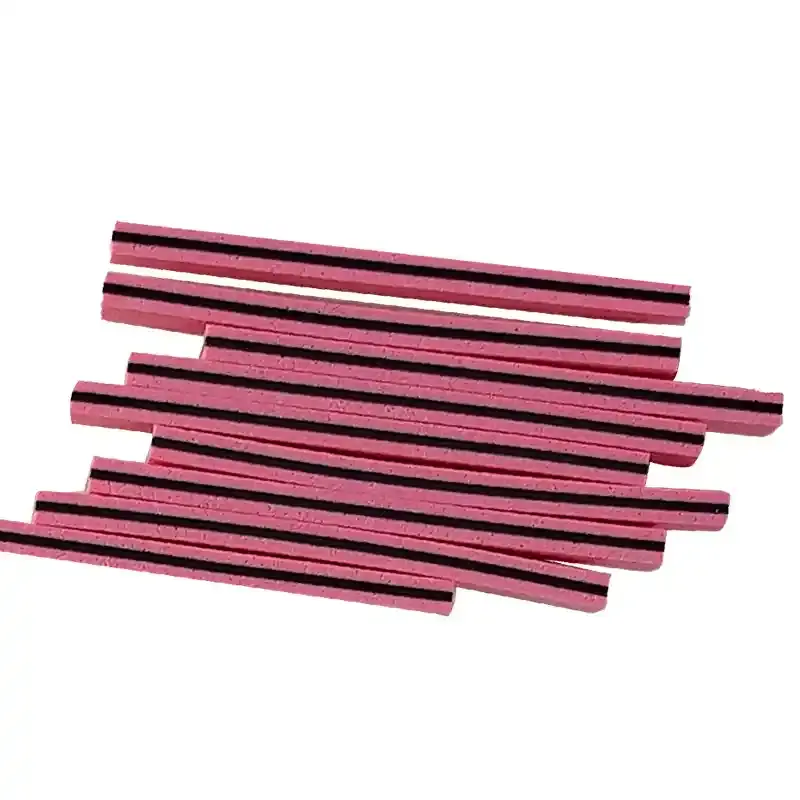

Penový silikón (penová guma): Mäkký a odolný voči znečisteniu (tvrdosť 20°~30°). Vynikajúca odolnosť proti deformácii. Vyžaduje dôraz na ochranu proti vlhkosti. (Tvrdosť vodivej uhlíkovej vrstvy jadra pre obe je 65°~75°).

Základné rozmerové a elektrické parametre:

Rozstup (0,05/0,1/0,18 mm): Zlaté pravidlo! Uistite sa, že každá podložka PCB je pokrytá aspoň 3 vodivými vrstvami (4-5 vrstiev odporúčaných pre rozstup 0,05 mm). Toto je základ pre integritu signálu.

Šírka vodivej vrstvy (0,4~1,0 mm): Ovplyvňuje celkovú tvrdosť konektora a dizajn výšky. Všeobecné pravidlo: Šírka konektora ≤ 2,0 mm páry s 0,6 mm vodivou vrstvou; ≥2,0 mm páry s 0,8 mm.

Uhol naklonenia (sklon vodivej vrstvy): Typicky riadený na ≤2°.

Výška (kritická!): Vzorec na výpočet: Výška konektora = h × (1 + kompresný pomer). h je teoretická medzera medzi spodnou stranou schodíka LCD a horným povrchom dosky plošných spojov po zložení (h = výška povrchu dosky plošných spojov - hrúbka kovového rámu - výška rebra - hrúbka ITO LCD).

Kompresný pomer (Lifeline!): Striktne dodržujte 10%~15%! Pod 10 % hrozí slabý kontakt a nestabilná impedancia; viac ako 15 % môže rozdrviť konektor alebo zdeformovať dosku plošných spojov, čo spôsobí zlyhanie zostavy alebo poškodenie.

Elektrický výkon: Odpor vodivej vrstvy musí byť extrémne nízky (napr. typ YET ≤1,1 Ω·cm) a odpor izolačnej vrstvy extrémne vysoký (≥10^12 Ω·cm), čo zaisťuje účinné vedenie a dokonalú izoláciu.

Široké aplikácie, všadeprítomná prítomnosť

Od vreckových kalkulačiek, inteligentných meračov a obrazoviek lekárskych monitorov až po automobilové displeje, priemyselné ovládacie rozhrania a komunikačné zariadenia, konektory LCM z vodivého elastoméru so svojou kompaktnou veľkosťou, vysokou spoľahlivosťou a jednoduchou montážou slúžia ako „neospevovaní hrdinovia“, ktorí rozsvietia displeje v nespočetných elektronických zariadeniach.

Záver

Malý Zebra Strip nesie významné spojenia. Hlboké pochopenie vlastností jeho materiálu a presné ovládanie kľúčových parametrov (najmä pravidlo pokrytia výšky tónu, rozsah kompresného pomeru a výpočet výšky) je kľúčové pre zabezpečenie stabilného zobrazovacieho výkonu a dlhodobej prevádzky elektronických zariadení. Vyberte si profesionálne a spoľahlivé riešenie s vodivým elastomérovým konektorom na vnesenie stability do vašich presných elektronických spojení!
