Ako vybrať a prispôsobiť optimálne riešenie LCM pre vaše inteligentné zariadenie

  V počiatočných fázach návrhu inteligentného hardvéru je jednou z hlavných výziev, ktorým inžinieri čelia, výber „jasného a jasného oka“ pre produkt – modul displeja z tekutých kryštálov (LCM). Ako profesionálny výrobca LCD displejov, CNK Electronics chápe, že vynikajúce riešenie LCM zahŕňa oveľa viac ako len výber LCD obrazovky. Zahŕňa presné štruktúry, rôzne zobrazovacie technológie a bezproblémovú integráciu s celým zariadením. Dnes sa podelíme o poznatky z technického hľadiska, ako prispôsobiť najvhodnejší LCD modul vašim potrebám.ČasťPrvý: Štrukturálny výber – základ určujúci spoľahlivosť a úroveň integrácie LCM

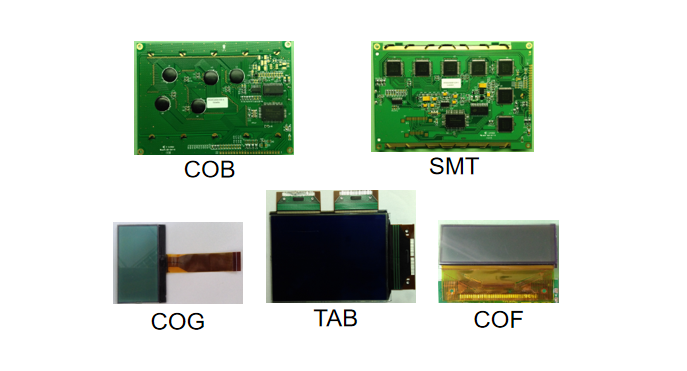

Základný základ LCM spočíva v jeho vnútornej štruktúre, ktorá priamo ovplyvňuje spoľahlivosť produktu, hrúbku a cenu. Primárne ponúkame dve technologické cesty: COB a COG.

Štruktúra COB:Vhodné pre scenáre vyžadujúce vysokú pevnosť konštrukcie. Jeho charakteristikou je, že IC je nalepený na doske plošných spojov, čo sa dosiahne pomocou SMT alebo spájacích procesov. Konštrukcia je robustná a môže byť voliteľne spárovaná s kovovým rámom pre zvýšenú odolnosť proti stlačeniu. Táto štruktúra primárne podporuje hrúbku skla ITO 1,1 mm a 0,7 mm, čo z nej robí robustnú voľbu pre oblasti, ako je priemyselné ovládanie a domáce spotrebiče.

Štruktúra COG:Ide o kľúčovú technológiu na dosiahnutie ultratenkých profilov a vysokej hustoty pixelov. IC je nalepený priamo na ITO sklo LCD obrazovky, čím sa eliminuje potreba ďalšej PCB a výrazne sa znižuje objem modulu. Podporuje širší rozsah hrúbok ITO, od 1,1 mm až po 0,4 mm. Najmä typy skla s hrúbkou 0,4 mm a 0,55 mm môžu spĺňať extrémne požiadavky na tenkosť nositeľných zariadení a špičkových prenosných nástrojov.

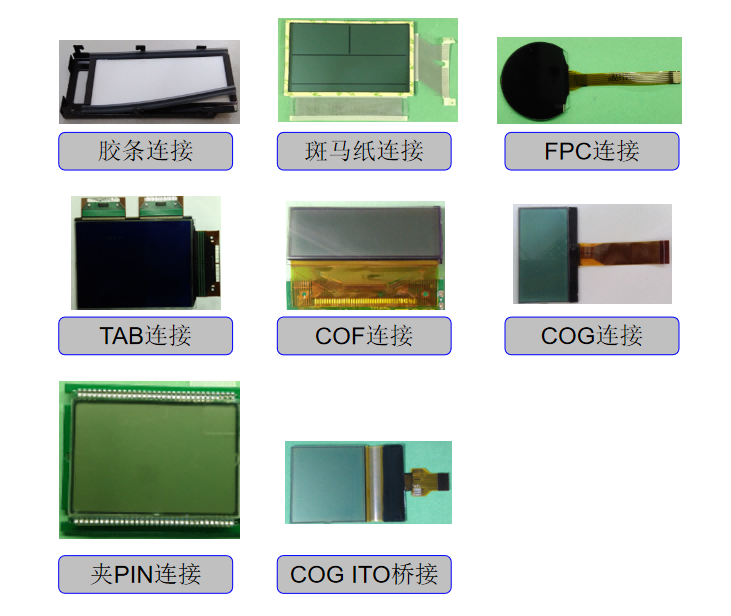

  Okrem toho je rovnako dôležitý spôsob pripojenia. Od tradičných pripojení pásik/elastomérov zebry až po pokročilejšie pripojenia FPC, TAB a COF môžeme pri prispôsobení komponentov LCD obrazovky vybrať optimálne riešenie elektrického pripojenia na základe vašich požiadaviek na prenos signálu a priestorového usporiadania.

Druhá časť: Technológia displeja – presne zodpovedajúca vizuálnym a energetickým požiadavkám

  Po výbere štruktúry určuje konečný vizuálny výkon výber zobrazovacej technológie. Rôzne typy lcd obrazoviek ponúkajú rôzne kontrastné pomery, pozorovacie uhly a rýchlosti odozvy.

Základné až stredné/vysoké možnosti:Pre nákladovo citlivé aplikácie s nižšími požiadavkami na zobrazenie sú TN/HTN ekonomickou voľbou. Ak sú potrebné vyššie kontrastné pomery a širšie pozorovacie uhly, séria STN (STN-YG/BLUE/GRAY) a ich vylepšené verzie, ako je ASTN/FSTN, poskytujú vynikajúci výkon monochromatického zobrazenia. Stojí za zmienku, že FSTN a DFSTN môžu dosiahnuť kvalitu zobrazenia porovnateľnú s obrazovkami TFT, čo z nich robí preferovanú voľbu pre mnohé špičkové prístroje.

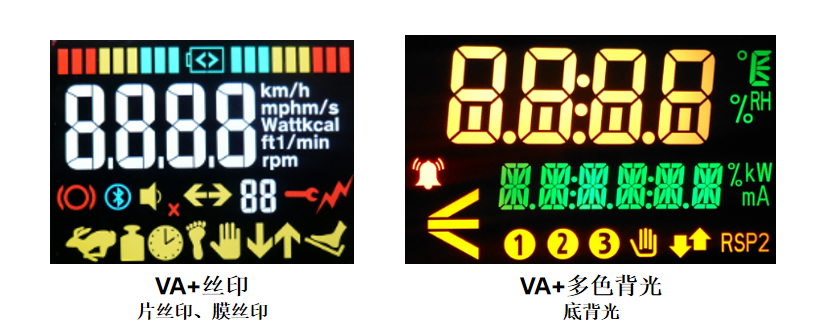

Farebný a prispôsobený displej:Monochromatické displeje môžu byť aj „farebné“. Dosahujeme to dvoma technickými cestami:

1.VA + sieťotlač:Sieťotlač (na fóliu alebo sklo) je aplikovaná na polarizátor LCD modulu, čím sa vytvárajú ikony s pevnou farbou, logá atď., čím sa zvyšuje rozpoznanie značky a estetika produktu.

2.VA + viacfarebné podsvietenie:Naprogramovaním farby spodného LED podsvietenia môže tá istá obrazovka prepínať medzi rôznymi farbami displeja a dynamicky prenášať rôzne informácie o stave.

Tretia časť: Funkčná integrácia – bezproblémové vloženie dotykovej interakcie do LCM

Moderné inteligentné zariadenia sa spoliehajú na plynulý dotyk. Do lcd modulu hlboko integrujeme dotykovú funkčnosť a ponúkame flexibilné riešenia CTP.

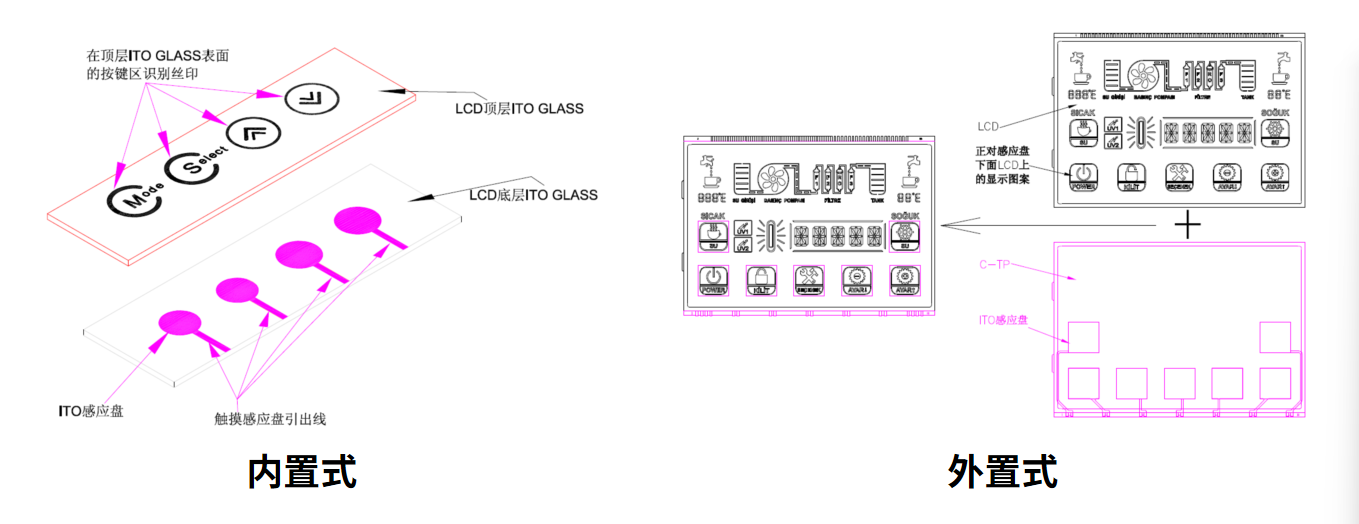

Vstavané vs externé:V závislosti od konštrukčného prevedenia si môžete vybrať, či bude dotykový senzor vyrobený priamo na povrchu LCD obrazovky (On-Cell), alebo ako samostatný komponent pripojený externe k modulu (External). Riešenie On-Cell pomáha znižovať celkovú hrúbku modulu, zatiaľ čo možnosť Externé ponúka väčšiu flexibilitu pri opravách a výmenách.

Samokapacitné vs Multi-Touch:Pre jednoduché potreby tlačidiel ponúka samokapacitné CTP rýchlu odozvu a silnú ochranu proti rušeniu. Pre aplikácie vyžadujúce zložité gestá, ako je posúvanie a stláčanie, poskytujeme viacdotykové riešenia CTP, ktoré výrazne obohacujú rozmer HMI.

  Ako skúsený výrobca LCD displejov, hodnota CNK Electronics nespočíva len v poskytovaní štandardizovaného LCD modulu, ale aj v našej hlbokej technickej expertíze, ktorá nám umožňuje spolupracovať s vami na výskume a vývoji a prispôsobovať detaily LCD obrazoviek – od štruktúry a displeja až po dotyk. Veríme, že úspešný produkt pramení z presnej kontroly nad každým technickým aspektom.
