Dekódovanie sveta LCD: Ako presne vybrať správny displej pre váš produkt?

  V dnešnej dobe všadeprítomných inteligentných zariadení slúžia obrazovky ako most spájajúci digitálny svet s tým fyzickým. Od jednoduchých indikátorov stavu až po zložité grafické rozhrania človek-stroj, ich fungovanie závisí od presnej spolupráce rôznych technológií tekutých kryštálov. Pochopenie základných rozdielov medzi rôznymi typmi LCD obrazoviek je kľúčovým krokom pri budovaní úspešných produktov.

Ako metódy osvetlenia definujú aplikačné scény

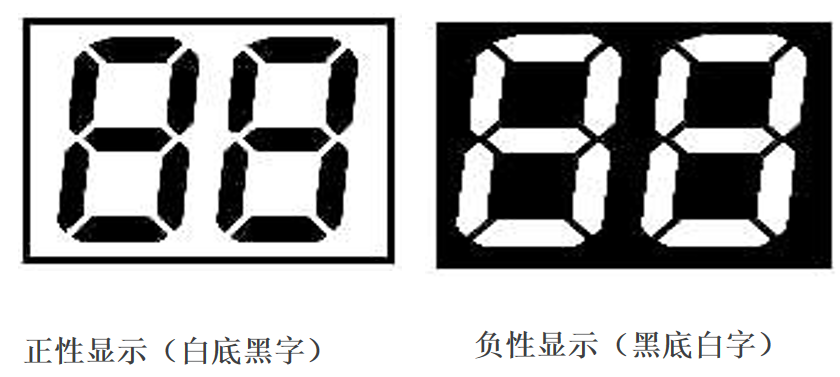

  Prvý dojem, ktorý obrazovka vyvoláva, vychádza z kombinácie farby pozadia a obsahu. Toto primárne spadá do dvoch režimov:

Pozitívny displej:Predstavuje efekt „čierna na bielom“, s vizuálnym štýlom podobným tradičnému papieru, ponúka jasnú a jemnú čitateľnosť, vhodný pre vnútorné prostredie so stabilným osvetlením.

Negatívne zobrazenie:Predstavuje efekt „biela na čiernom“, ktorý sa môže pochváliť vyšším kontrastom a obzvlášť vynikajúcim výkonom pri silnom svetle, čo zaisťuje optimálnu čitateľnosť informácií.

  Voľba medzi pozitívnym alebo negatívnym zobrazením je primárnym rozhodnutím, ktoré definuje vizuálny štýl produktu a scenár aplikácie, a je tiež základným prvkom, ktorý treba zvážiť pri prispôsobení LCD obrazoviek.

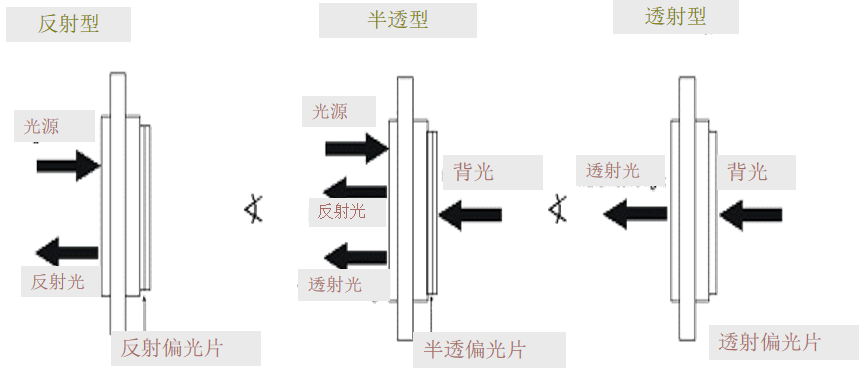

Múdrosť svetla:Ako metódy osvetlenia definujú aplikačné scény

Spôsob, akým obrazovka „zachytáva“ svetlo, priamo určuje jej energetickú účinnosť a rozsah použitia.

Reflexný typ:Podobne ako pri čítaní fyzickej knihy sa úplne spolieha na okolité svetlo. Funguje vynikajúco za denného svetla s takmer nulovou spotrebou energie, vďaka čomu je ideálny pre prenosné zariadenia s mimoriadne dlhou výdržou batérie.

Typ prenosu:Pôsobí ako samosvietiace telo, pričom sa úplne spolieha na systém podsvietenia, ktorý zaisťuje, že obraz zostane jasný a čistý v slabom alebo tmavom prostredí. Je široko používaný v oblastiach, ako sú automobilové displeje a priemyselné riadenie.

Transflexný typ:Dômyselne spája výhody predchádzajúcich dvoch typov. Poskytuje vyvážený výkon displeja pri dennom svetle aj pri zapnutom podsvietení, čím dosahuje dokonalú rovnováhu medzi energetickou účinnosťou a viditeľnosťou za každého počasia.

Dimenzia obsahu: Od postáv k vizuálnym sféram

  Schopnosť zobraziť obsah určuje hĺbku a šírku interakcie človek-stroj.

Segmentové zobrazenia:Vďaka svojim jednoduchým a lacným vlastnostiam sa špecializujú na zobrazovanie čísel, písmen alebo jednoduchých ikon. Sú klasickou voľbou pre zariadenia ako meracie prístroje a základné domáce spotrebiče.

Bodové maticové displeje:Otvorte nekonečné možnosti. Prostredníctvom hustého poľa pixelov dokáže voľne vykresľovať detailný text a dokonca aj zložité grafické rozhrania. Toto je jadro moderných LCD modulov, ktoré umožňujú bohaté možnosti pre HMI (Human-Machine Interaction).

Jadro technológie: Umenie zarovnania molekúl tekutých kryštálov

  Rôzne „krútené“ režimy molekúl tekutých kryštálov sú hlavnými rozdielmi medzi rôznymi školami technológie LCD.

Tn / htn:Ako vyspelé a nákladovo efektívne možnosti sú široko používané v štandardných produktoch, kde nie je vyžadovaný extrémny výkon displeja, oceňované pre ich spoľahlivosť a nákladovú prívetivosť.

STN/FSTN:Dosiahnite lepší kontrast a pozorovacie uhly prostredníctvom vyšších uhlov natočenia. Medzi nimi FSTN (Film Super Twist Nematic) efektívne prekonáva inherentnú farebnú odchýlku STN začlenením kompenzačnej fólie, výsledkom čoho je jasný čiernobiely displej, ktorý spĺňa potreby aplikácií strednej a vyššej triedy.

TFT:Ako predstaviteľ vysokého výkonu využíva pohon s aktívnou maticou, pričom každý pixel zodpovedá tenkovrstvovému tranzistoru. To poskytuje displej s bohatými farbami a rýchlymi dobami odozvy, čo z neho robí ideálnu voľbu na prezentáciu dynamických obrázkov a komplexných používateľských rozhraní.

  Pre výrobcov LCD displejov je hlboké pochopenie týchto technických rozdielov zásadné. V praktických aplikáciách je výber alebo prispôsobenie LCD obrazovky na základe špecifických požiadaviek produktu – či už ide o spotrebu energie, náklady, pozorovací uhol alebo výkon displeja – nevyhnutné na zabezpečenie dokonalého súladu medzi technológiou a aplikáciou.

Záver

  Od definovania vizuálneho štýlu až po výber základnej technológie je svet displejov rozmanitý a presný. Dúfame, že tento prehľad technológií LCD vám poskytne inšpiráciu pre proces výberu vášho produktu. Na ceste za skúmaním riešení displejov vám partnerstvo s profesionálnym odborníkom pomôže presnejšie osvetliť „okno do duše“ vášho produktu.
