Demystifikujúca LCD technológia: Od princípov fungovania po aplikačné praktiky

  V moderných elektronických zariadeniach slúži obrazovka s tekutými kryštálmi (LCD) ako základná súčasť interakcie človek-počítač a jej výkon priamo ovplyvňuje používateľskú skúsenosť. Pochopenie princípov fungovania a vlastností LCD displejov je rozhodujúce pre výber správneho LCD modulu.

Princípy LCD displeja: Presné ovládanie svetla a elektriny

  Podstata LCD spočíva v presnom riadení prechodu svetla pomocou elektrického poľa. Jeho jadro obsahuje polarizátory, vyrovnávacie vrstvy a molekuly tekutých kryštálov.

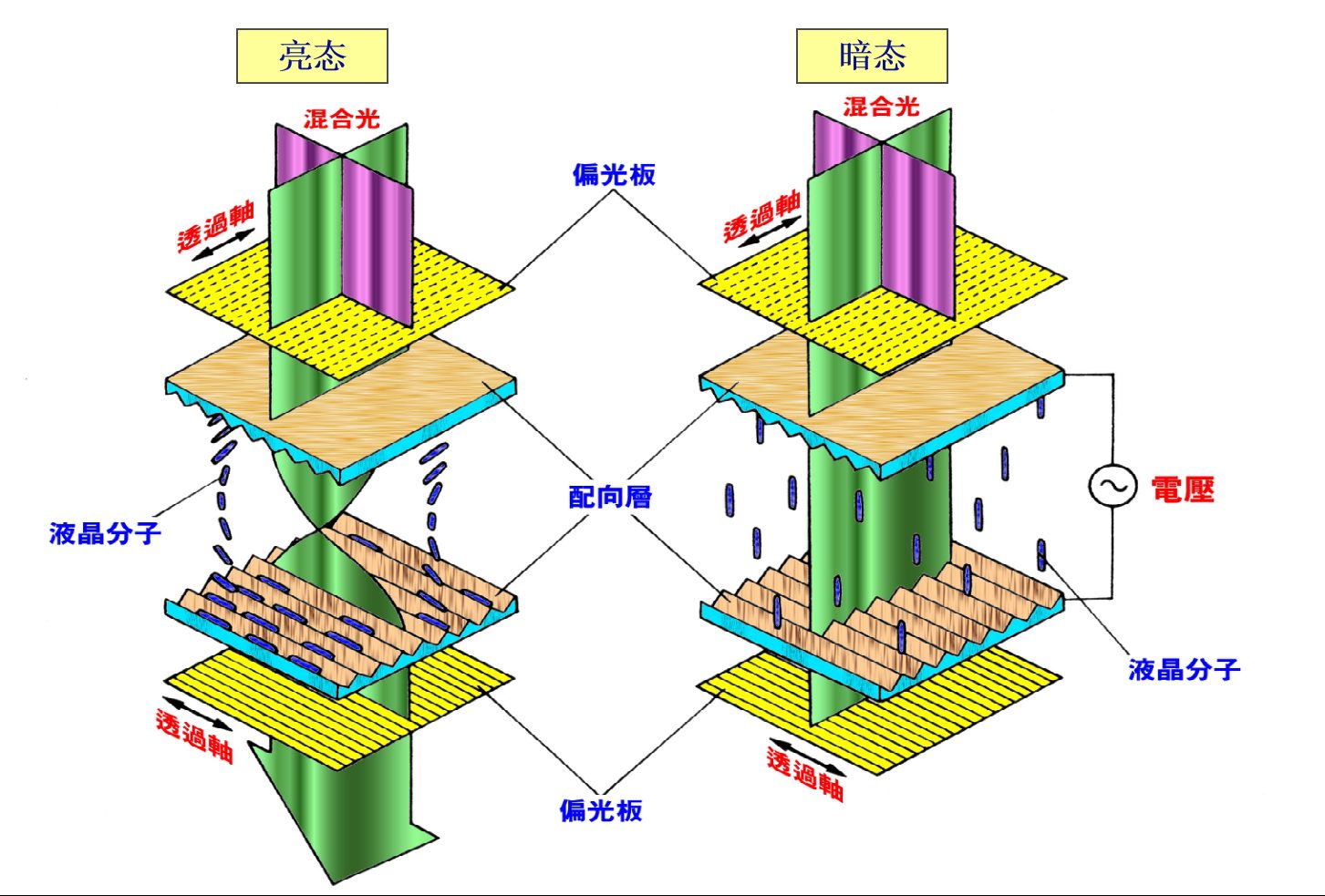

  V jasnom stave (stav bez zobrazenia) si molekuly tekutých kryštálov zachovávajú pravidelné 90-stupňové skrútené usporiadanie. Dopadajúce svetlo sa po prechode cez prenosovú os predného polarizátora polarizuje. Keď toto polarizované svetlo prechádza vrstvou tekutých kryštálov, jeho smer polarizácie sa otáča o 90 stupňov spolu s molekulárnou skrútenou štruktúrou, pričom sa vyrovnáva s optickou osou zadného polarizátora a prenáša sa, čím vytvára jasný stav.

  V tmavom stave (stav displeja) molekuly tekutých kryštálov v oblastiach, kde pôsobí elektrické pole, menia svoje zarovnanie a strácajú svoju schopnosť otáčať svetlo. Polarizované svetlo vyžarované predným polarizátorom nemôže zmeniť smer a je zablokované, pretože jeho smer polarizácie je kolmý na smer zadného polarizátora, čo spôsobuje, že tieto oblasti vyzerajú čierne.

  Tento mechanizmus fotoelektrickej odozvy pozitívneho displeja typu TN umožňuje komplexné grafické zobrazenie presným riadením napätia každého pixelu.

Aplikačný kľúč: Inžinierske postupy na zabezpečenie stabilného zobrazenia

V praktických aplikáciách niekoľko kľúčových faktorov priamo ovplyvňuje výkon a životnosť LCD obrazovky:

Presný návrh hnacej frekvencie je obzvlášť dôležitý. Moderné LCD obrazovky väčšinou využívajú multiplexnú dynamickú jazdu. Frekvencia striedavého napätia aplikovaného na LCD elektródy musí byť prísne kontrolovaná v rozsahu 32-100 Hz. Príliš vysoká frekvencia zabraňuje nabíjaniu a vybíjaniu kondenzátora z tekutých kryštálov do nasýtenia, čím sa zvyšuje spotreba energie; príliš nízka frekvencia spôsobuje viditeľné blikanie displeja. Vynikajúci dizajn LCD modulu musí optimalizovať tento parameter na základe zobrazovacej plochy a konkrétnej aplikácie.

Rovnako dôležitá je elektrostatická ochrana. V nefunkčnom stave by si riadiaci IC mal zachovať výbojovú dráhu, aby sa zabránilo tomu, že dlhodobá elektrostatická akumulácia ovplyvní životnosť zariadenia. Zároveň je potrebné zabezpečiť, aby budiaci obvod úplne eliminoval akúkoľvek jednosmernú zložku, pretože akékoľvek zvyšky jednosmerného prúdu výrazne skrátia životnosť LCD obrazovky.

Čo sa týka prispôsobivosti voči životnému prostrediu, hoci výrobcovia pridávajú do materiálov stabilizátory, stále sa odporúča vyhýbať sa dlhodobému vystaveniu priamemu slnečnému žiareniu, aby sa predĺžila životnosť zobrazovacieho zariadenia.

Hodnota profesionálnej výroby

  Ako základná súčasť zobrazovacej technológie závisí výkon obrazovky LCD od technických a inžinierskych schopností výrobcu. Profesionálni výrobcovia LCD displejov môžu zákazníkom poskytnúť rozsiahle vlastné služby LCD obrazoviek, od optimalizácie parametrov až po úpravy prispôsobivosti prostredia, čím sa zabezpečí, že každý modul LCD bude optimálne fungovať v špecifických aplikáciách.

O CNK

  Počas manipulácie alebo skladovania na sebe môžu aj malé kvapky alebo nárazy do tvrdých predmetov prenášať neviditeľné napätie, čo môže spôsobiť rozbitie vnútorného skla, únik tekutých kryštálov alebo poškodenie obvodov pohonu. Toto je obzvlášť dôležité pre špeciálne prispôsobené LCD, ktoré majú nepravidelný tvar alebo sú ultratenké.
