LCM: Zobrazovací modul inteligentných zariadení – Hĺbková analýza technického jadra LCD modulov

V moderných elektronických zariadeniach slúži LCD obrazovka ako médium na prezentáciu informácií a jej výkon priamo ovplyvňuje používateľskú skúsenosť. Hlavnou technológiou, ktorá skutočne určuje kvalitu a spoľahlivosť zobrazenia, je však modul LCM (LCD Module). Tento článok poskytuje hĺbkový prieskum technickej architektúry LCM a ich kľúčovú úlohu v oblasti zobrazovania.

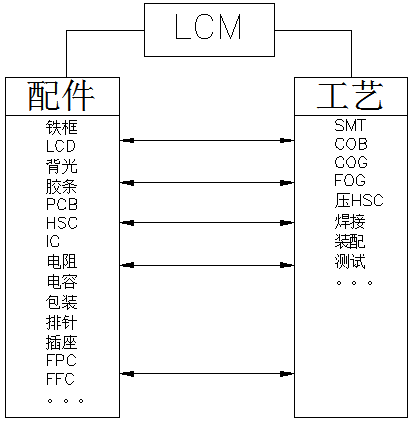

Technická definícia a zloženie LCM

LCM (LCD Module) je vysoko integrované zobrazovacie riešenie, ktoré organicky kombinuje zobrazovacie zariadenia s tekutými kryštálmi, riadiace obvody, riadiace čipy, substráty PCB, systémy podsvietenia a konštrukčné komponenty. Tento integrovaný dizajn nielenže zjednodušuje montážny proces pre OEM, ale čo je dôležitejšie, zabezpečuje optimálne prispôsobenie výkonu zobrazovacieho systému.

Z technického hľadiska štandardný LCM zahŕňa tieto základné komponenty:

Jadro displeja: LCD obrazovka a čipy pohonu

Systém obvodov: doska plošných spojov, odpory, kondenzátory a ďalšie pasívne komponenty

Systém pripojenia: flexibilné obvody FPC/FFC, kolíky a zásuvky

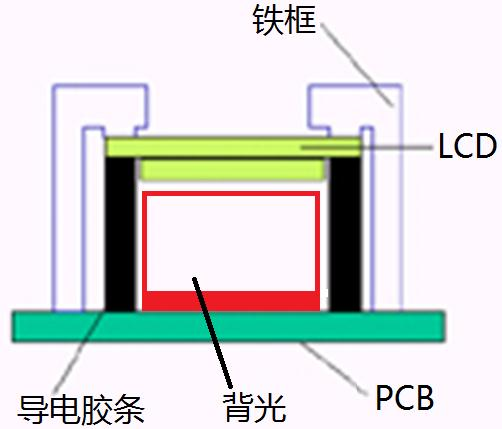

Konštrukčný systém: Kovový rám, tesnenia, moduly podsvietenia

Analýza základných výrobných procesov

Vo výrobnom procese LCM zaisťuje kombinácia rôznych špecializovaných techník stabilnú výrobu:

Proces SMT

Umožňuje umiestnenie komponentov s vysokou hustotou, čím sa zaisťuje presnosť a konzistencia v zapojení obvodov. Toto je základný proces v modernej výrobe elektroniky, ktorý poskytuje stabilný základ obvodu pre ovládanie displeja.

COG proces

Priamo pripája integrovaný obvod disku na sklenený substrát. Tento proces výrazne znižuje veľkosť modulu a zlepšuje spoľahlivosť pripojenia, vďaka čomu je vhodný pre aplikácie s prísnymi priestorovými požiadavkami.

Proces FOG

Dosahuje presné spojenie medzi flexibilnými obvodmi a skleneným substrátom. Táto technológia vyžaduje extrémne vysokú presnosť zarovnania, aby sa zabezpečil stabilný prenos signálu.

COB proces

Lepí integrované obvody priamo na dosku plošných spojov a chráni ich živicovým tesnením. Tento proces zvyšuje mechanickú pevnosť a odolnosť modulu proti rušeniu.

Technická analýza diverzifikovaných štrukturálnych riešení

Ako jadro zobrazovacieho systému, konštrukčné riešenie LCM priamo určuje jeho oblasť použitia a výkon:

Základné riešenia COG

LCD + COGIC: Najkompaktnejší konštrukčný dizajn

LCD + COGIC + PIN: Poskytuje spoľahlivé pripojenie kolíkov

LCD + COGIC + FPC: Umožňuje flexibilné usporiadanie obvodov

LCD + COGIC + HSC: Zvyšuje spoľahlivosť konektorov

TAB Bonding Solution

Využíva anizotropný vodivý film na dosiahnutie spojenia medzi TCP a sklom, čím poskytuje vynikajúci výkon v špecifických aplikáciách.

COB integračné riešenie

Bonds napája integrované obvody priamo na dosku plošných spojov, čím ponúka väčšiu prispôsobivosť voči životnému prostrediu a mechanickú stabilitu modulu. V kombinácii s dotykovou funkcionalitou (LCD + COBIC + TK) dokáže splniť komplexné požiadavky aplikácií interakcie človek-stroj.

Technické úvahy pre vývoj na mieru

Pri vývoji vlastných LCD obrazoviek je potrebné komplexne zvážiť viacero technických rozmerov:

Parametre výkonu displeja: Rozlíšenie, farebná hĺbka, doba odozvy

Prispôsobivosť prostrediu: Rozsah prevádzkových teplôt, odolnosť voči vibráciám

Kompatibilita rozhrania: Zodpovedá požiadavkám na signál hlavnej riadiacej platformy

Ukazovatele energetickej efektívnosti: Plnenie energetického rozpočtu koncových produktov

Vďaka vedeckému dizajnu na úrovni systému môžu prispôsobené LCD obrazovky dokonale vyhovovať technickým požiadavkám špecifických aplikačných scenárov, čím poskytujú koncovým produktom odlišné zobrazovacie zážitky.

Trendy vývoja technológií

S neustálym pokrokom v zobrazovacej technológii sa LCM vyvíjajú smerom k vyššej integrácii, nižšej spotrebe energie a silnejším funkciám. Nové moduly HMI na interakciu človek-stroj hlboko integrujú dotykové, zobrazovacie a výpočtové funkcie, čím prinášajú intuitívnejšie interaktívne zážitky do inteligentných zariadení.
