Optické fólie v moduloch podsvietenia: Kľúčové technológie, ktoré osvetlia každú obrazovku LCD

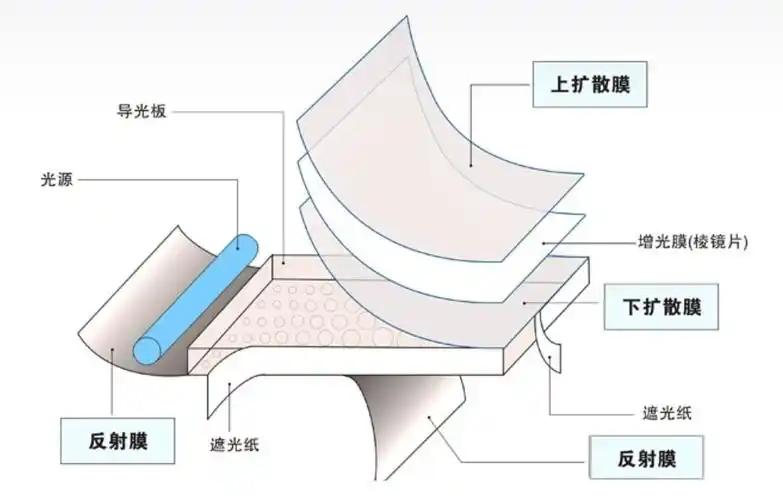

Vo svete displejov z tekutých kryštálov (LCD) je modul podsvietenia jedným zo základných komponentov určujúcich výkon displeja. CNK Electronics Co., Ltd. ako výrobca LCD displejov chápe, že podsvietenie nie je len komponentom zdroja svetla. Ide o kľúčovú technológiu, ktorá prostredníctvom precízneho optického dizajnu premieňa bodové zdroje svetla na rovnomerné povrchové osvetlenie s vysokým jasom a vysokým kontrastom, čím dodáva LCD obrazovkám ich živý vizuálny život. Najmä dnes, s rastúcim dopytom trhu po prispôsobených LCD displejoch, sa optický výkon modulu podsvietenia stal kľúčovým faktorom pri dosahovaní diferencovaných zobrazovacích efektov. Tento výkon do značnej miery závisí od série presne koordinovaných optických filmov v ňom. Fungujú ako „neurónová sieť“ podsvietenia, pričom dôsledne kontrolujú smer, účinnosť a rovnomernosť svetla.

Reflector Sheet: Základy svetelnej účinnosti

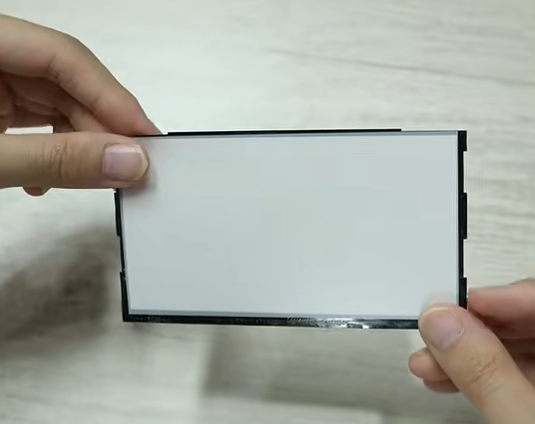

V spodnej časti modulu podsvietenia funguje reflektorová doska ako „základ svetelnej účinnosti“, ktorý je zodpovedný za presmerovanie rozptýleného svetla späť do svetlovodnej dosky, aby sa zlepšilo využitie. V závislosti od požiadaviek aplikácie sú reflektory kategorizované hlavne takto:

Biely reflektor:Ako napríklad séria E20, RW s hrúbkou od 0,05 do 0,2 mm, odrazivosťou okolo 80 % až 90 % a s určitou priepustnosťou svetla. Vhodné pre väčšinu štandardných dizajnov podsvietenia.

Strieborný reflektor:Typicky biele na jednej strane a strieborné na druhej, veľmi tenké (0,04~0,065 mm), s vysokou účinnosťou odrazu (90%~98%) a vynikajúcimi vlastnosťami blokovania svetla. Často sa používa v scenároch vyžadujúcich vysoký jas.

Viacvrstvový filmový reflektor (ESR):Využíva viacvrstvovú filmovú technológiu, ktorá integruje viac ako tisíc vrstiev do 65 mikrónov. Neobsahuje žiadny kov, ale má zrkadlový kovový vzhľad. Ako vysokoúčinný reflektor dosahuje ESR odrazivosť viac ako 98 % v celom spektre viditeľného svetla, vďaka čomu je ideálny pre vysokovýkonné systémy podsvietenia.

Pri prispôsobovaní LCD modulov výber reflektorovej fólie priamo ovplyvňuje rovnomernosť podsvietenia a energetickú účinnosť, čo predstavuje prvý krok v optickom dizajne.

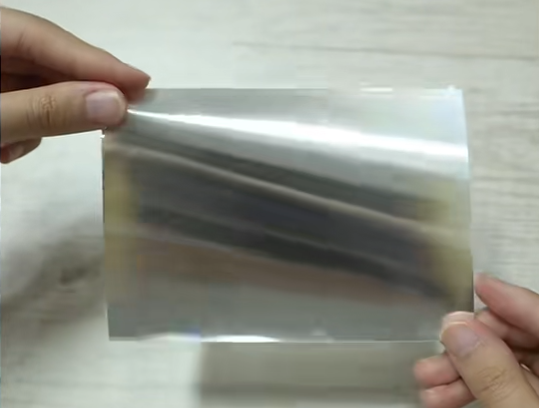

Fólia blokujúca svetlo / hliníková fólia (ALF): Ovládanie hraníc svetla a rušenia

Fólie blokujúce svetlo sa primárne používajú na zabránenie úniku svetla zo strán podsvietenia a môžu poskytnúť elektromagnetické tienenie. Bežné typy zahŕňajú:

Jasný strieborný drak:Lesklý povrch, hrúbka 0,05-0,1 mm, dobré vlastnosti blokujúce svetlo a vodivosť. Vhodné pre priemyselné prostredia vyžadujúce tienenie proti rušeniu.

Matný strieborný drak:Relatívne matný povrch, tenký (zvyčajne 0,05 mm pre jednu vrstvu), má určitú priepustnosť svetla a je vodivý.

Biely okrajový pás:Má určitú priepustnosť svetla, hrúbka 0,05-0,08 mm, nevodivý. Bežne používané vo všeobecnej spotrebnej elektronike.

Čiernobiela jednostranná lepiaca páska:Môže byť aplikovaný na boky podsvietenia, keď sú prísne požiadavky na nevodivosť a žiadny únik bočného svetla.

Tieto materiály zohrávajú úlohu „optických strážcov“ v dizajne rámu LCD obrazoviek a zaisťujú, že nedochádza k interferencii rozptýleného svetla mimo oblasť displeja.

Difuzér: Vytvorenie jednotného svetelného plátna

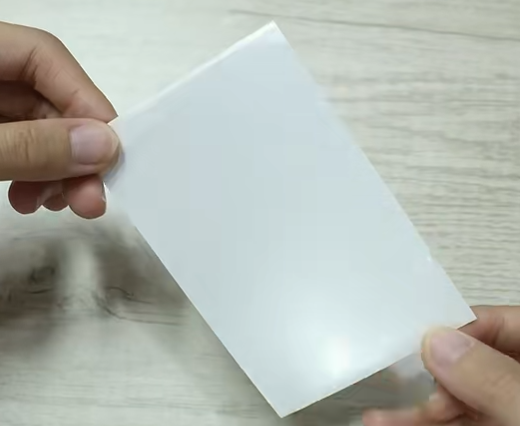

Ako „homogenizačný majster“ medzi optickými filmami rozptyľuje difúzna doska svetlo cez zákal, čím eliminuje stopy bodových svetelných zdrojov, čím vytvára mäkké a rovnomerné podsvietenie. V závislosti od typu podsvietenia a aplikácie sa difúzory delia na:

Spodný difúzor podsvietenia:Zvyčajne má lepidlo na jednej strane, vysoký zákal (~ 90 %), priepustnosť len asi 40 %; hrúbka zvyčajne medzi 0,18 ~ 0,3 mm pre spodné podsvietenie. Bežné modely: MB433P, MB533.

Bočný difúzor podsvietenia:Bežne používaná hrúbka je 0,09 mm. Bežné modely: TPRA90 (0,09 mm), AJ-75 (0,075 mm). Priepustnosť 65%-80%, zákal 75%-90%.

Difúzory podsvietenia farebnej obrazovky: Zvyčajne sa používa dvojlistový dizajn:

Spodný difúzor:Umiestnený medzi svetlovodnú dosku a fóliu na zvýšenie jasu (BEF) homogenizuje svetlo vyžarované zo svetlovodnej dosky. Bežne používaný materiál: t=0,065mm, relatívne vysoký zákal (~84%), vysoká priepustnosť (~98%).

Horný difúzor:Umiestnený nad BEF plní ochrannú úlohu a pomáha predchádzať vzniku moaré. Bežne používaný materiál: t=0,05mm, relatívne nízky zákal (~29%), priepustnosť 90%.

Správny výber a kombinácia difúznych dosiek je kľúčom k zabezpečeniu jednotného zobrazenia na LCD moduloch bez škvŕn.

Film na zvýšenie jasu (BEF): Optický mechanizmus na zvýšenie jasu

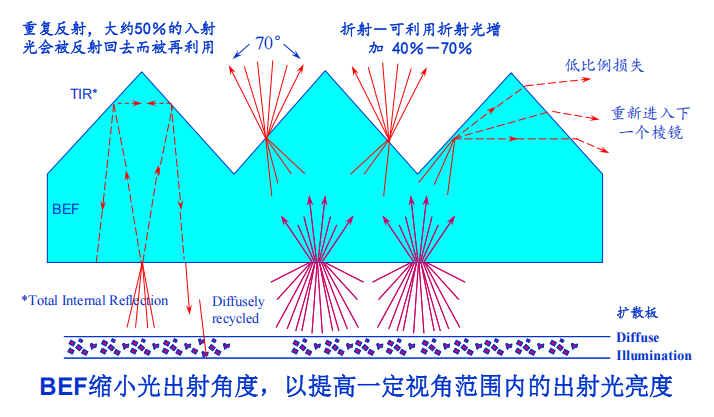

Pre farebné TFT a iné LCD obrazovky je jas kritickou špecifikáciou. BEF, ktorý funguje ako "zosilňovač jasu" medzi optickými filmami, koncentruje rozptýlené svetlo prostredníctvom špeciálnej hranolovej štruktúry, pričom každý film poskytuje približne 40%-50% zisk jasu. Použitie dvoch fólií v kombinácii môže znásobiť jas. Jeho princíp spočíva v použití mikrohranolového poľa na ovládanie svetelnej dráhy, čo spôsobuje, že väčšina svetla vychádza kolmo na obrazovku, čím sa výrazne zvyšuje predný jas bez zmeny spotreby energie. BEF sa stal nepostrádateľným komponentom v stredne až vysokokvalitnom podsvietení farebných obrazoviek, najmä široko používaný vo vysokovýkonných prispôsobených LCD pre priemyselné riadenie, zdravotníctvo, automobilový priemysel a iné aplikácie.
