Hlboký ponor do technológie nízkoteplotného polysilikónu: jadro displeja TFT a priemyselné aplikácie

Prehľad technológie tenkých tranzistorov

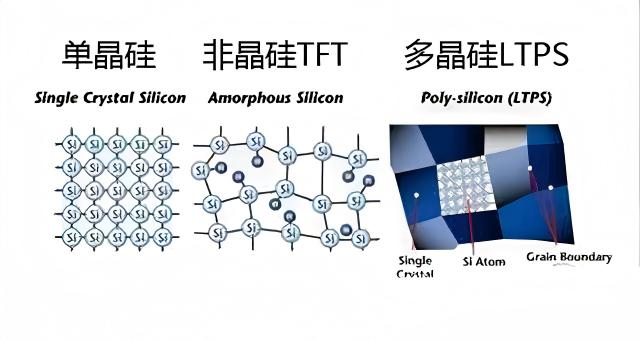

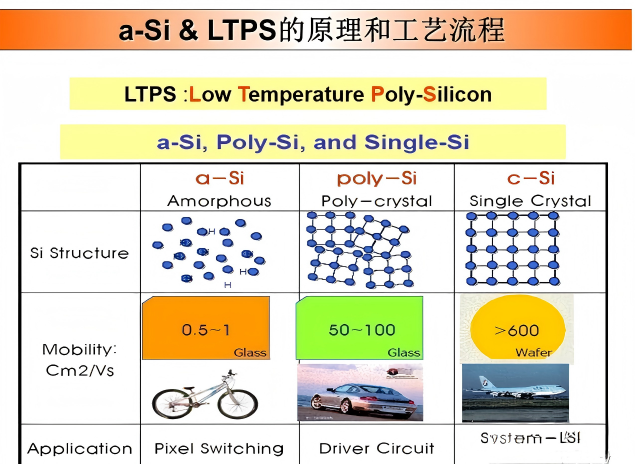

V moderných zobrazovacích paneloch s aktívnou maticou slúži tenkovrstvový tranzistor (TFT) ako hlavný riadiaci komponent. Aktívna oblasť kanála je primárne vyrobená zo silikónového materiálu. Na základe rozdielov v procese a výkonnosti sa TFT delia hlavne na tri typy: amorfný kremík (a-Si), nízkoteplotný polykremík (LTPS) a vysokoteplotný polysilikón (HTPS).

Spomedzi nich sa technológia nízkoteplotného polysilikónu (LTPS) stala bežnou voľbou pre 6. generáciu a nižšie výrobné linky vďaka svojej vynikajúcej mobilite elektrónov, nízkej spotrebe energie, vysokému rozlíšeniu a relatívne jednoduchému výrobnému procesu.

Hĺbková analýza návrhu štruktúry LTPS-TFT

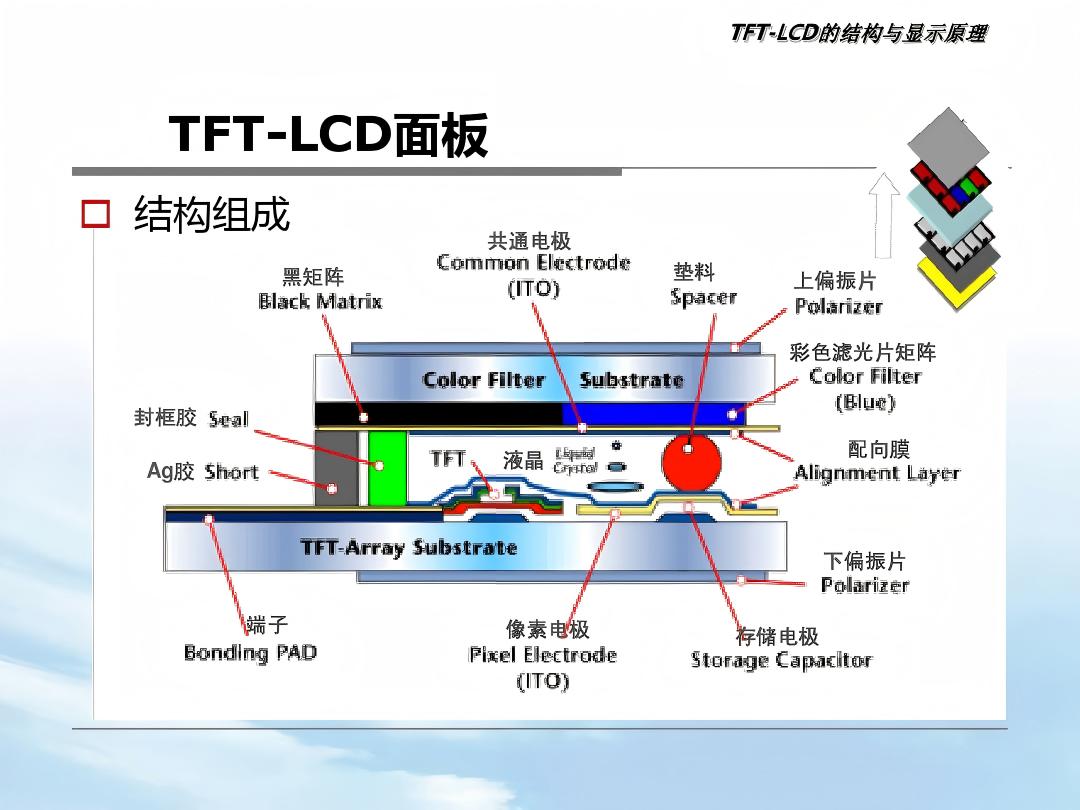

Ako je znázornené na obrázku 1, typická štruktúra LTPS-TFT typu LDD (lightly doped drain) pozostáva predovšetkým zo substrátu a vyrovnávacej vrstvy. Substrát je zvyčajne vyrobený z optického skla displeja bez alkálií, na ktorom je nanesená vyrovnávacia vrstva oxidu kremičitého (SiO₂) alebo dvojvrstvová štruktúra SiO₂/SiNx.

Kľúčovou funkciou tejto vyrovnávacej vrstvy je zabrániť difúzii kovových iónov zo skla do aktívnej oblasti polysilikónu, čím sa potláča tvorba defektov a zvodový prúd.

V porovnaní s jednovrstvovým SiO₂ má SiNx (nitrid kremíka) vyššiu dielektrickú konštantu (SiO₂ ~4, SiNx 6–8), ktorá ponúka lepšiu odolnosť proti prierazu, bariérový výkon a schopnosť opravy oxidácie. Nitrid kremíka pripravený pomocou PE-CVD môže mať obsah kyslíka až približne 10²² cm⁻³, čo zaisťuje stabilitu zariadenia.

Pre proces polykryštalizácie sa musí vrstva amorfného kremíka premeniť na vrstvu polysilikónu. Bežné metódy zahŕňajú kryštalizáciu v pevnej fáze, laterálnu kryštalizáciu vyvolanú kovom (napr. niklom) a laserovú kryštalizáciu.

 Medzi nimi laserová kryštalizácia dosahuje kryštalizáciu prostredníctvom okamžitého topenia pri vysokej teplote, čo ponúka vysokú účinnosť a rovnomerné zrná. Treba však poznamenať, že ak sa použije dvojvrstvová tlmivá štruktúra Si02/SiNx, počas kryštalizácie lasera môže dôjsť k javu explózie vodíka, čo vedie k defektom.

Riešenia zahŕňajú uskutočnenie dehydrogenačného vypaľovania pred laserovou kryštalizáciou alebo použitie jednovrstvovej štruktúry SiO₂ s extrémne nízkym obsahom vodíka.

Technológia LDD zahŕňa implantáciu iónov s nízkou dávkou v oblastiach zdroja/odvodu vo vnútri brány, pričom presne riadi koncentráciu dopingu, aby sa vytvorila koncentračná nárazníková zóna s vysokým sériovým odporom. To účinne znižuje miestny gradient elektrického poľa, potláča zvodový prúd a zabraňuje efektu horúceho nosiča.

Priemyselné aplikácie a profesionálne zobrazovacie riešenia

Ako sa zobrazovacia technológia vyvíja smerom k vyššiemu rozlíšeniu, nižšej spotrebe energie a tenším tvarovým faktorom, LTPS-TFT sa stal kritickou technologickou cestou pre zobrazovacie panely strednej až vyššej triedy. Pri praktickej implementácii produktu je rovnako dôležitý celkový dizajn a výrobná kapacita zobrazovacích modulov.

V tejto oblasti je CNK (skratka pre CNAOKE Electronics) špecializovaný technologický podnik zaoberajúci sa vývojom, výrobou a predajom zobrazovacích zariadení a interaktívnych produktov HMI (rozhranie človek-stroj), uznávaný ako „špecializovaný, rafinovaný, výrazný a inovatívny“ podnik.

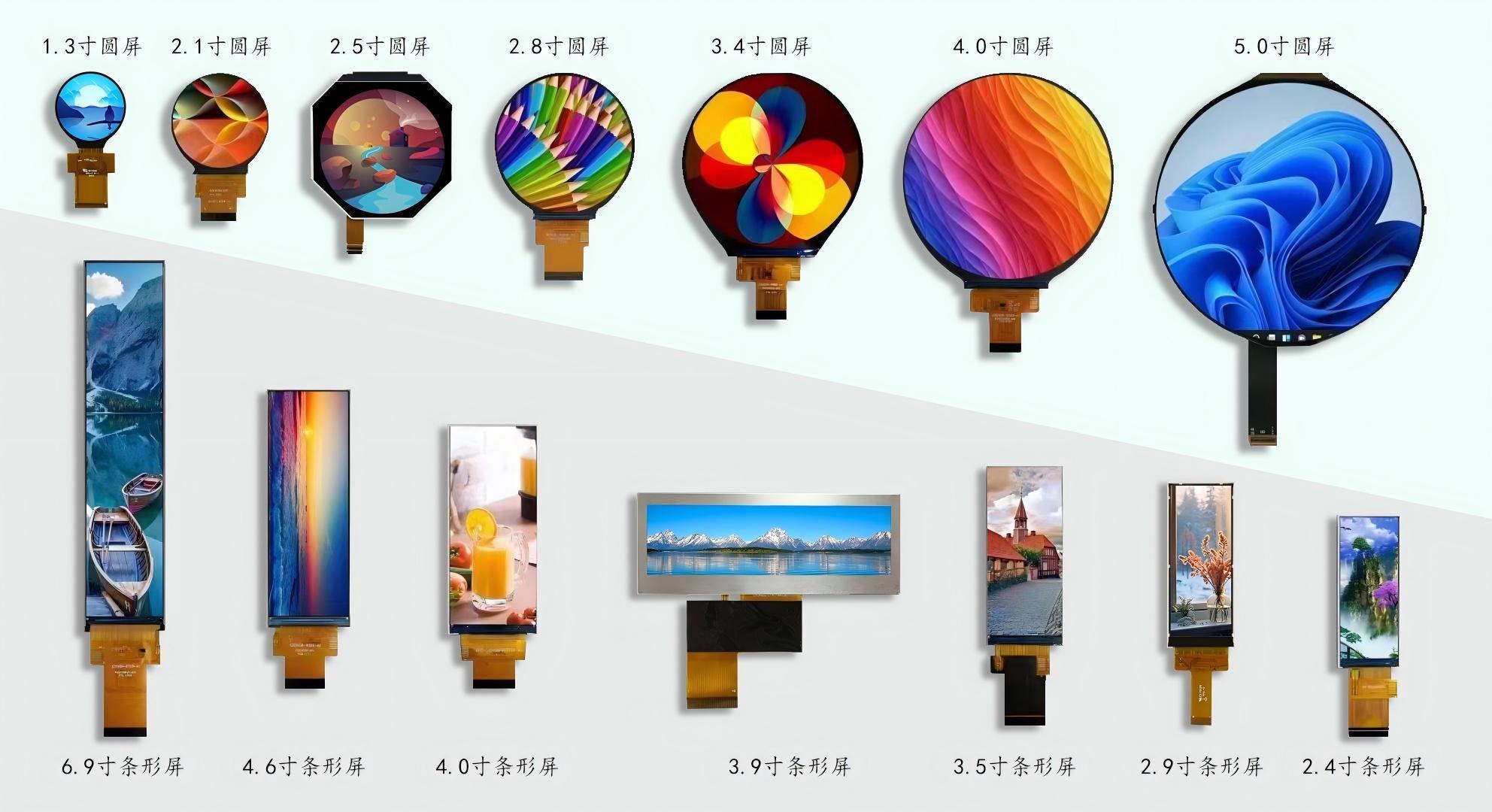

Medzi jej hlavné produkty patria monochromatické LCD a monochromatické moduly, 0,96- až 15,6-palcové TFT zobrazovacie moduly, OLED moduly a interaktívne moduly HMI, ktoré sa široko používajú v priemyselnom riadení, inteligentnej domácnosti, zdravotníckych zariadeniach, automobilových displejoch a v mnohých ďalších oblastiach.

Či už ide o základné zobrazovacie potreby pomocou LCD obrazoviek alebo vysokovýkonné riešenia požadované výrobcami LCD displejov, CNK poskytuje prispôsobené, nákladovo efektívne riešenia. Využitím vyspelých výrobných liniek a prísneho systému kontroly kvality CNK naďalej dodáva svojim zákazníkom stabilné základné komponenty displeja.

Záver

Od základnej technológie LTPS TFT až po integráciu a optimalizáciu kompletných zobrazovacích modulov, každý pokrok v zobrazovacom priemysle sa spolieha na synergiu materiálov, procesov a konštrukčných možností. CNK bude pokračovať v prehlbovaní svojej prítomnosti v oblasti displeja a interakcie medzi človekom a strojom, čím pomôže väčšiemu počtu koncových produktov dosiahnuť jasnejšie a inteligentnejšie zobrazovacie zážitky.

O CNK

Spoločnosť CNK Electronics (v skratke CNK) bola založená v Shenzhene v roku 2010 a v roku 2019 rozšírila poprednú svetovú továreň v Longyan, Fujian. Ide o národný špecializovaný a inovatívny podnik „malého obra“, ktorý sa špecializuje na dizajn, vývoj, výrobu a predaj produktov na displeje. CNK poskytuje zákazníkom celý rad cenovo výhodných malých a stredne veľkých zobrazovacích modulov, riešení a služieb vo vynikajúcej kvalite na celom svete. CNK, ktorá sa orientuje na technológiu a vysokú kvalitu, udržiava udržateľný rozvoj, pracuje na tom, aby zákazníkom ponúkala lepšie a stabilnejšie služby.
