Prekonanie vizuálnych bolestivých bodov: Riešenia pre teplý a studený farebný posun v zobrazovacích moduloch LCM/INCELL

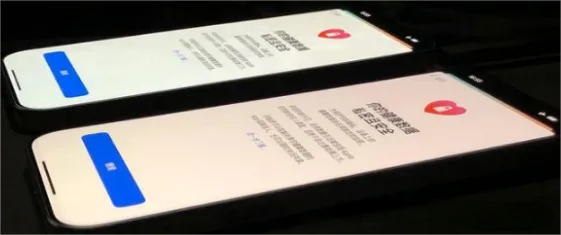

Všimli ste si niekedy pri posúvaní obrazovky najnovšieho vlajkového smartfónu jemné rozdiely v tónoch na oboch stranách – jedna naklonená teplej žltej, druhá chladne modrá? Tento nepríjemný posun farieb medzi teplými a studenými farbami predstavuje hlavnú výzvu pre špičkové zobrazovacie moduly, najmä v oblasti LCM (modul tekutých kryštálov) a pokročilých technológií INCELL (In-Cell Touch), kde konzistencia farieb priamo ovplyvňuje používateľskú skúsenosť a reputáciu značky. Tento článok podrobne analyzuje jeho príčiny a vedúce stratégie kontroly v odvetví.

I. The Culprits Behind Color Shift: Variable Games in Precision Structures

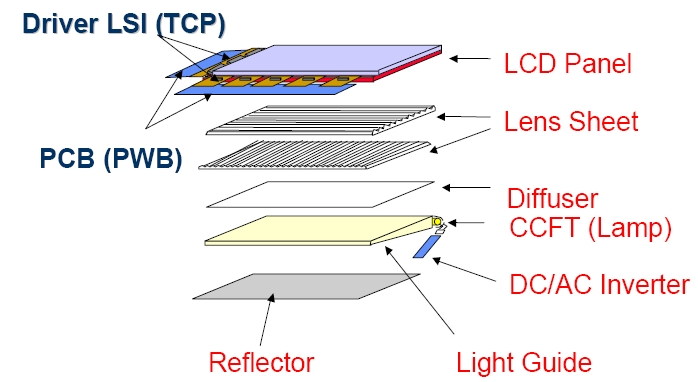

Moduly LCM/INCELL sú zložito poskladané z TFT skla, farebného filtra (CF), horných/dolných polarizátorov, vrstiev tekutých kryštálov a systémov podsvietenia. Farebný posun vzniká z nepatrných výkyvov v troch kritických oblastiach:

1. Spektrálna diskrétnosť LED podsvietenia

Ako „motor svetelného zdroja“ môžu dávkové variácie v čipoch LED spôsobiť kolísanie farebnej teploty o tisíce Kelvinov (napr. odchýlka farebnej súradnice ±0,02 zodpovedá rozpätiu 4500 K – 10 000 K), čím sa na obrazovke priamo vytvárajú rozdiely medzi teplom a chladom.

2. Variácie optických vlastností polarizátorov

Keď sa priepustnosť svetla odchýli o viac ako 5 %, energetická rovnováha RGB (RGB svetlo) sa naruší, čo spôsobí posuny odtieňov.

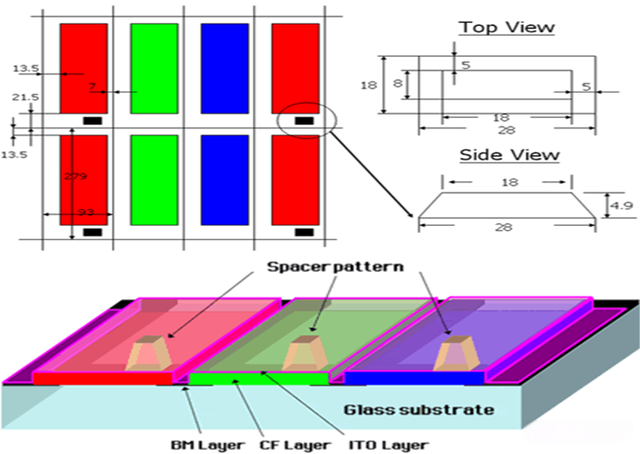

3. Rozdiely nanometrov v hrúbke filmu odolného farby CF vrstvy (faktor jadra)

Tolerancia náteru ±0,05μm môže posunúť farebné súradnice o ±0,03, čo zodpovedá rozdielu farebnej teploty viac ako 1000K! Fenomén „jin-jang obrazovky“ – kde sa ľavá strana javí ako žltá a pravá modrá – pochádza väčšinou z toho.

II. Full-Chain Collaboration: Systematický prístup k odstráneniu farebného posunu pri jeho zdroji

Poprední výrobcovia komprimovali kolísanie farebných súradníc na ± 0,01 (rozdiel farebnej teploty v rámci ± 900 K) prostredníctvom zdokonalenia procesu od začiatku do konca:

▶ Vysledovateľnosť materiálu: Konzistencia blokovaná dávkami

· Koordinované obstarávanie podsvietenia LCD:

Veľký výrobca predzásobí 500 000 LCD panelov z rovnakej šarže pre jeden projekt, zladených s homologickými podsvietenými LED diódami, ktoré riadia variáciu farebných súradníc v rozmedzí ±0,015.

· Vyhradený zdroj polarizátorov:

Miešanie polarizátorov od rôznych dodávateľov raz spôsobilo odchýlky farebných súradníc presahujúce 0,02 v dávke, čo viedlo k 12% podielu odpadu.

▶ Optické prispôsobenie: Presná synchronizácia LED a CF

· Štandardné riešenia farebného gamutu:

Silikátové fosforové LED diódy používajú zmiešavaciu stratégiu „dva veľké farebné bloky + štyri malé farebné bloky“ (napr. schéma F-blokov Jufei Optoelectronics) s kontrolou súradníc farieb na ±0,01.

· Riešenia pre vysoký farebný gamut:

RG fosforové LED diódy vyžadujú 1:4 a 2:3 blokové krížové pomerové prispôsobenie; vlajkový telefón dosiahol týmto spôsobom kontrolu teploty farieb ±900 K.

▶ Inovácia procesu: Kontrola nanometrov CF povlaku

Zavádzajú sa laserové interferometre na monitorovanie hrúbky filmu v reálnom čase, čím sa znižuje tolerancia farebného odporu z ±0,05μm na ±0,03μm. To zvyšuje výťažnosť z 82 % na 95 % a zlepšuje konzistenciu farebných súradníc o 40 %.

III. Validácia terminálu: Posledná míľa od laboratória k používateľskej skúsenosti

Riadenie hromadnej výroby si vyžaduje prísne testovanie scenárov:

· Testovanie extrémneho rohu:

 Extrahujte 100 vzoriek s extrémnymi hodnotami farebných súradníc (max/min X/Y) pre subjektívne hodnotenie klientmi. Tabletový projekt s rozdielom farebnej teploty 1 500 K zaznamenalo len 37% súhlas používateľov, čo si vynútilo rekalibráciu výrobnej linky.

· 3 gama dynamická kompenzácia:

Kalibrácia teploty farieb na softvérovej úrovni pomocou úpravy zisku R/G/B. Úpravou hodnoty Gamma z 2,2 na 2,6 môžete znížiť farebnú teplotu obrazovky z 6 500 K na 5 500 K, čím sa účinne neutralizujú studené tóny.

Prekonanie posunu farieb medzi teplými a studenými farbami nie je jednobodový prelom, ale hlboká spolupráca medzi výrobcami LCM, dodávateľmi podsvietenia a značkami terminálov. Odvetvie dosiahlo presnosť farebnej súradnice ±0,01, no vnímanie používateľa sa vyvíja až na hodnotu 0,005. Od kvantových bodových luminoforov po perovskitové technológie budú materiálové inovácie novej generácie naďalej posúvať presnosť farieb v zobrazovacích moduloch na nové hranice – pretože maximálna jednotnosť každého palca obrazovky je slávnostným záväzkom k vizuálnemu zážitku.
