Rám: Analýza základného konštrukčného komponentu v moduloch LCD

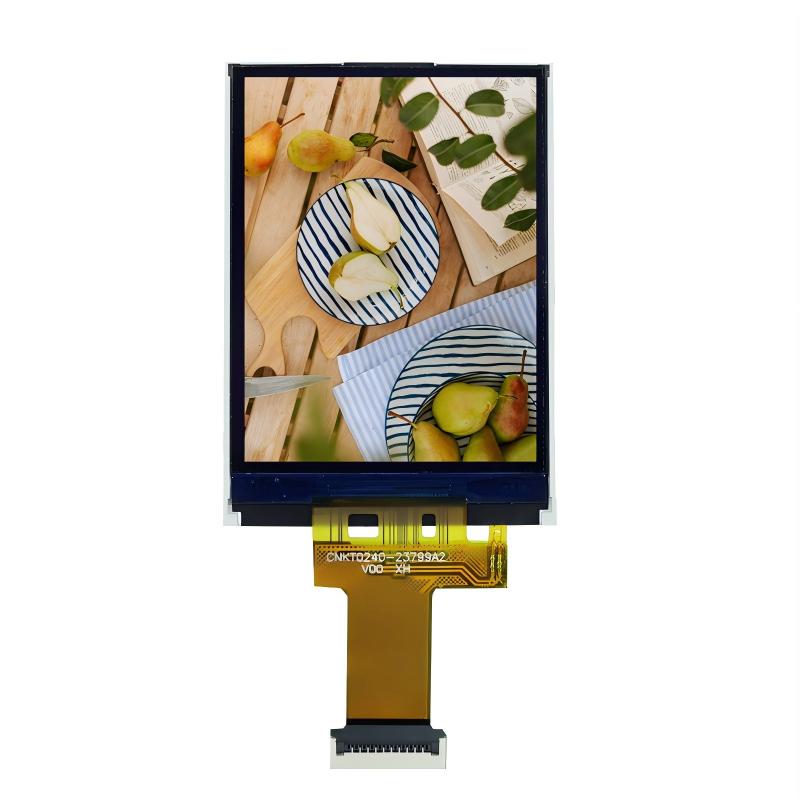

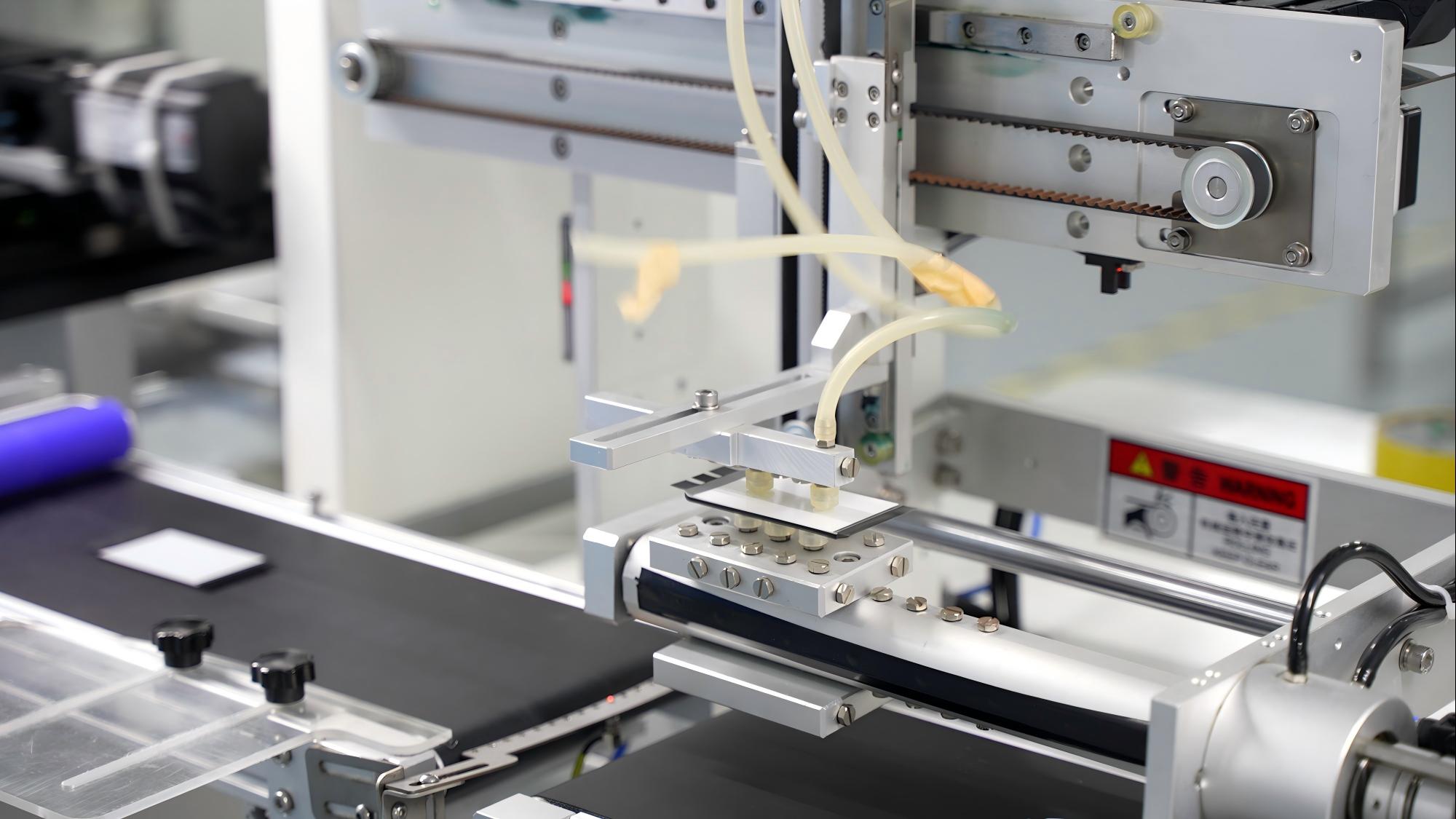

  Modul LCD (LCM) je integrovaný produkt, ktorý spája funkčnosť displeja do samostatného modulu. Zvyčajne pozostáva z LCD obrazovky, obvodov ovládača PCB, jednotky podsvietenia, konektorov a potrebných konštrukčných komponentov. Ako výrobcovia LCD displejov, keď navrhujeme a vyrábame rôzne štandardné a prispôsobené LCD obrazovky, každý komponent je vybraný a optimalizovaný na základe jeho špecifickej funkcie. Rám (tiež označovaný ako kovový rám alebo rám) je jedným z takýchto základných doplnkov, ktoré plní hlavnú konštrukčnú úlohu.

I. Primárne funkcie rámu v LCM

V rámci modulu LCD plní rám predovšetkým tri základné, no zásadné fyzické funkcie:

Mechanická podpora a fixácia

Rám poskytuje pevný vonkajší rám pre relatívne krehké vnútorné komponenty LCM, ako je sklo LCD, PCB a podsvietenie. Tuhosť, ktorú ponúka jeho kovový materiál, účinne zabraňuje deformácii alebo poškodeniu modulu v dôsledku namáhania počas prepravy, montáže alebo používania, čím zaisťuje celkovú štrukturálnu stabilitu. Pre prispôsobenú LCD obrazovku musia byť rozmery a tvar rámu presne prispôsobené celkovému dizajnu.

Povolenie uzemnenia a elektromagnetického tienenia

V mnohých aplikačných scenároch musia mať moduly LCD určitú úroveň odolnosti voči elektromagnetickému rušeniu. Správnym pripojením lunety k uzemňovacej linke systému sa vytvorí účinná tieniaca vrstva. To pomáha znižovať vplyv externého rušenia na vnútorné obvody ovládača a potláča únik vlastného signálu modulu, čím sa zlepšuje celková elektromagnetická kompatibilita (EMC) konečného produktu.

Zabezpečenie spoľahlivosti elektrických pripojení

V konštrukciách, ktoré využívajú vodivé elastomérové ​​konektory (zebrové pásiky) na pripojenie LCD panela k doske plošných spojov ovládača, poskytuje rám vďaka svojim presným rozmerom a upínacej sile rovnomerné a stabilné stlačenie týchto pásikov. To je kľúčom k zaisteniu spoľahlivého elektrického vedenia a stabilného kontaktného odporu medzi týmito dvoma časťami, čo priamo ovplyvňuje stabilitu výstupu displeja.

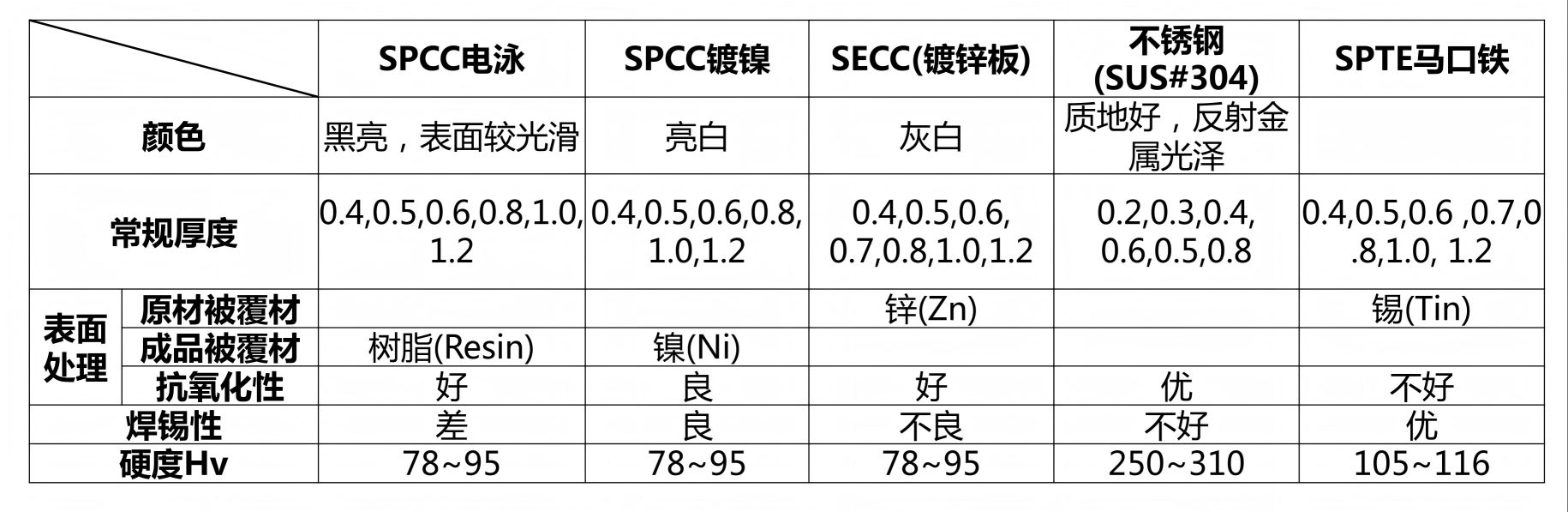

II. Výber materiálu rámu: Vyvažovacia inžinierska prax

Výkon, cena a vhodnosť obruby závisí od jej základného materiálu a povrchovej úpravy. Na základe dlhodobých výrobných skúseností rôzne typy modulov LCD a aplikačné prostredia zvyčajne zodpovedajú nasledujúcej logike výberu materiálu:

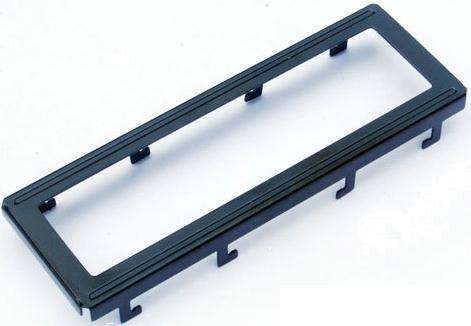

SPCC (oceľ valcovaná za studena, s čiernou elektroforézou)

Najbežnejšia a cenovo najefektívnejšia možnosť. Široko používaný v monochromatických LCM a niektorých malých moduloch TFT. Čierna povrchová úprava elektroforézou poskytuje základnú odolnosť proti hrdzi a jednotný čierny vzhľad, ale jej povrch má zlú spájkovateľnosť.

SPCC (s povrchovou úpravou pokovovaním niklom)

Vyberá sa, keď je potrebné určité časti rámu (napríklad montážne kolíky) priamo prispájkovať na hlavnú dosku plošných spojov. Poniklovaná vrstva ponúka lepšiu spájkovateľnosť a odolnosť proti oxidácii.

SECC (galvanizovaný oceľový plech)

Bežne sa používa vo väčších TFT zobrazovacích moduloch. Povrchová zinková vrstva mu dodáva vynikajúce antikorózne vlastnosti, vďaka čomu je vhodný pre výrobky vyžadujúce vyššiu dlhodobú environmentálnu spoľahlivosť, aj keď jeho povrch tiež nie je ideálny na priame spájkovanie.

CHP (Pocínovaný plech)

Vybrané, keď dizajn vyžaduje, aby rám mal veľký počet kolíkov, ktoré si vyžadujú spájkovanie, a kde je rozhodujúca kvalita a účinnosť spájkovaného spoja. Ponúka optimálnu spájkovateľnosť, ale samotný základný materiál má priemernú odolnosť proti hrdzi.

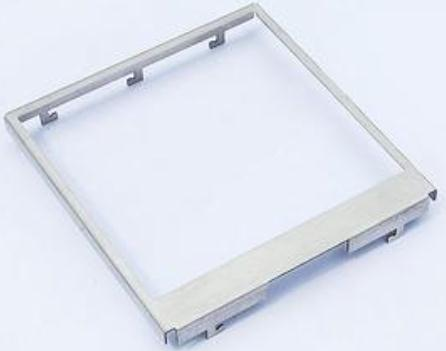

Nehrdzavejúca oceľ (napr. SUS304)

Používa sa v oblastiach so špeciálnymi požiadavkami, ako sú lekárske, vonkajšie alebo špičkové priemyselné zariadenia. Tieto scenáre vyžadujú materiály s výnimočnou odolnosťou proti korózii, pevnosťou a štandardmi čistoty, ale náklady sú tiež výrazne vyššie.

III. Podrobnosti o pragmatickom dizajne

Dizajn rámčeka stelesňuje pragmatické technické úvahy. Typickým detailom je, že rozmery vnútornej dutiny rámu sú zvyčajne o 0,1 až 0,2 mm väčšie na každú stranu ako vonkajšie rozmery skla LCD. Táto medzera nie je prehliadnutím; je určený na prispôsobenie sa nevyhnutným výrobným a montážnym toleranciám a na zabránenie vzniku napätia v dôsledku rôznych koeficientov tepelnej rozťažnosti kovu a skla počas teplotných zmien, ktoré by mohli viesť k praskaniu LCD.

Za každou prispôsobenou obrazovkou LCD sa skrýva dizajn rámu, ktorý predstavuje pragmatické riešenie vyplývajúce z komplexného kompromisu medzi požiadavkami aplikácie, realizovateľnosťou výroby, pevnosťou konštrukcie a celkovou cenou.

Záver

Pre výrobcov LCD displejov, ako je CNK Electronics, výroba spoľahlivého LCD modulu znamená dôkladné pochopenie a presnú kontrolu nad každým základným komponentom, ako je rám. Hodnota lunety nespočíva v pokročilých technologických konceptoch, ale v spoľahlivosti a stabilite jej funkčnej implementácie. Vďaka tomuto solídnemu pochopeniu základných aspektov môžeme zabezpečiť, aby každá LCD obrazovka, ktorú dodávame – či už ide o štandardný produkt alebo hlboko prispôsobený LCD – fungovala stabilne a trvalo v rámci určenej aplikácie.
