Presné prepojenie: Dešifrovanie technológie vodivých gumených konektorov v moduloch displeja LCM

V dnešnom inteligentnom a prepojenom svete sú jasné a spoľahlivé rozhrania displeja základným kameňom interakcie človek-stroj. Hlavným nositeľom tohto zážitku je modul Liquid Crystal Display Module (LCM). Ako kľúčový produkt dodávaný výrobcami LCD displejov, LCM integruje zobrazovacie zariadenie z tekutých kryštálov, driver IC, PCB, podsvietenie a štrukturálne komponenty do jednej súdržnej jednotky, čím dosahuje kompletnú funkciu prevodu signálov obvodu na vizuálne obrazy. Či už ide o štandardné produkty alebo hlboko prispôsobené LCD obrazovky, ich stabilita začína spoľahlivosťou každého spojovacieho bodu v rámci LCM. Medzi nimi zdanlivo jednoduchý, ale kľúčový komponent - vodivý gumený konektor (často nazývaný zebrový pásik) - slúži ako "neviditeľný mostík", ktorý zabezpečuje nerušený prenos signálu medzi obrazovkou LCD a doskou plošných spojov.

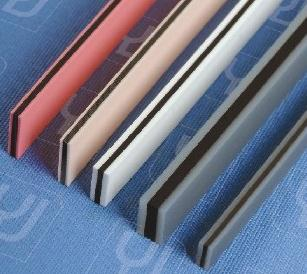

Vodivé gumené konektory: "Signálny most" vo vnútri LCM

Vodivé gumené konektory, tvorené striedavým laminovaním vodivých a izolačných vrstiev, poskytujú stabilné elektrické spojenie medzi obrazovkou LCD a PCB prostredníctvom elastickej kompresie. Ich výkon priamo určuje integritu a čistotu signálu displeja.

Výber materiálu: Umenie vyváženia pevného silikónu a penového silikónu

Pevný silikónový materiál:Ponúka strednú tvrdosť (35°~45°) a nižšiu cenu. Je však náchylný na statickú elektrinu, ktorá môže priťahovať prach, čo si vyžaduje zvýšenú pozornosť na čistotu montážneho prostredia.

Penový silikónový materiál:Vyrobené z penového silikónu, má mäkšiu textúru (tvrdosť 20°~30°), lepšiu odolnosť proti deformácii a je menej náchylný na kontamináciu. Je vhodnejší pre presné aplikácie lcd modulov s vysokými požiadavkami na čistotu.

Parametre presného návrhu: Zabezpečenie spoľahlivých spojení

1. Rozstup vodivých vrstiev:Bežné rozstupy sú 0,05 mm, 0,1 mm a 0,18 mm. Konštrukcia musí zabezpečiť, aby sa každá podložka PCB dotýkala aspoň 3 vodivých uhlíkových vrstiev (4-5 vrstiev sa odporúča pre rozstup 0,05 mm). Ide o detail prísne kontrolovaný CNK pri navrhovaní LCD obrazoviek na mieru.

2. Šírka vodivej vrstvy:V rozsahu od 0,4 mm do 1,0 mm, šírka súvisí s tvrdosťou konektora a ovplyvňuje celkový dizajn kompresného pomeru. Inžinieri CNK robia cielený výber na základe štruktúry modulu (šírka 0,6 mm je bežná pre konektory ≤ 2,0 mm, 0,8 mm pre konektory ≥ 2,0 mm).

3. Riadenie kompresného pomeru:Ideálny kompresný pomer je regulovaný medzi 10 % a 15 %. Pomer pod 10 % môže viesť k nestabilnej impedancii kontaktov, zatiaľ čo nad 15 % môže spôsobiť deformáciu konektora alebo dosky plošných spojov. CNK zaisťuje správne množstvo stlačenia presným výpočtom montážnej výšky (h), čo zaručuje dlhodobú spoľahlivosť.

Od základných monochromatických displejov až po zložité rozhrania HMI, spoľahlivosť každého modulu LCD závisí od hlbokého pochopenia a presného ovládania kľúčových komponentov, ako sú vodivé gumené konektory. Ako skúsený výrobca LCD displejov sa CNK Electronics zaoberá nielen materiálovými vlastnosťami a dizajnom parametrov s cieľom zabezpečiť nízku impedanciu a vysokú stabilitu pri prenose signálu, ale toto majstrovstvo v detailoch rozširuje aj na komplexné vlastné LCD riešenia. Veríme, že práve tieto neviditeľné „precízne prepojenia“ spájajú technologickú inováciu so spoľahlivosťou kvality a podporujú CNK a našich zákazníkov pri spoločnom napredovaní smerom k výnimočnejšej budúcnosti zobrazovania.
