Odhalenie displejov z tekutých kryštálov: Ako sa vaša obrazovka „rozsvieti“?

V našej predchádzajúcej diskusii sme skúmali vznik a klasifikáciu tekutých kryštálov. Dnes sa pozrime hlbšie: Ako presne fungujú displeje z tekutých kryštálov? Ako využívajú obrazovky vašich smartfónov a počítačov elektrinu a svetlo na zobrazovanie živých a farebných obrázkov?

"Srdce" LCD: Tanec elektrických polí a svetla

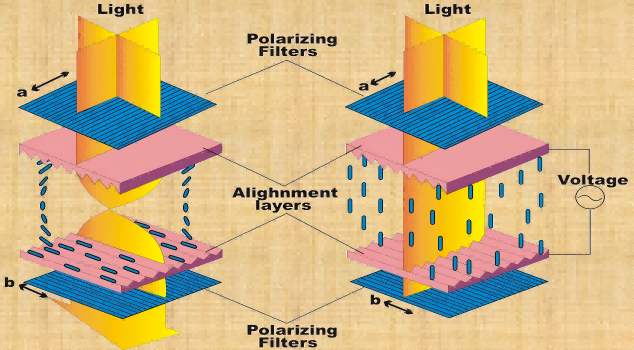

Základný princíp displejov z tekutých kryštálov možno zhrnúť takto: Elektrické pole riadi zarovnanie molekúl tekutých kryštálov, ktoré následne riadia prechod svetla a v konečnom dôsledku vytvárajú obraz.

Jednoducho povedané, tekuté kryštály fungujú ako „spínač“ svetla:

• Bez použitého napätia: Molekuly tekutých kryštálov sa pravidelne zarovnávajú a otáčajú svetlo o 90°, čo mu umožňuje prechádzať cez polarizátor. Obrazovka sa objaví „svetlá“ (stav bez zobrazenia).
• Pri aplikovanom napätí: Zarovnanie molekúl tekutých kryštálov je narušené, čím sa stráca schopnosť krútiť svetlom. Svetlo je blokované polarizátorom a obrazovka sa javí ako „tmavá“ (stav zobrazenia).

Ovládaním napätia v rôznych oblastiach sa vytvára kontrast medzi svetlom a tmou, čím sa vytvára text a obrázky.

"Rozšírená rodina" LCD a ich technické rozdiely

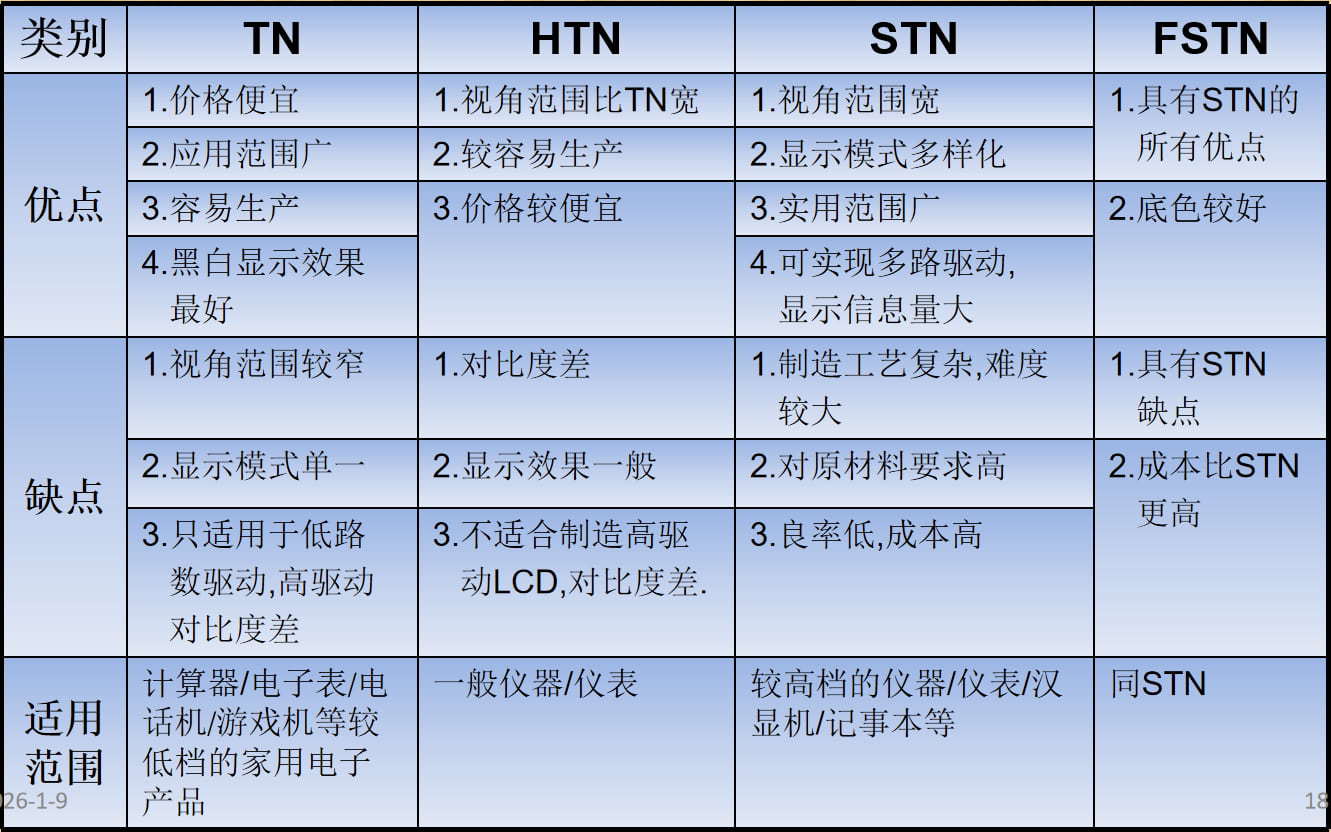

V závislosti od stupňa molekulárneho skrútenia môžu byť LCD kategorizované do rôznych typov, z ktorých každý má odlišné výkonnostné charakteristiky a aplikácie:

• TN (Twisted Nematic): Rýchla doba odozvy, nízka cena, vhodná pre jednoduché zobrazovacie zariadenia, ako sú kalkulačky a hodinky

• HTN (High-Twist Nematic): Širší rozsah jazdy, mierne vylepšené pozorovacie uhly, vhodné pre zariadenia na identifikáciu volajúceho a vzdelávacie nástroje.

• STN (Super-Twisted Nematic): Vyšší kontrast, vhodný pre displeje s vysokým rozlíšením, ako sú staršie mobilné telefóny a zariadenia GPS.

• VA (Vertical Alignment): Extrémne vysoký kontrast, zobrazenie čisto čiernej, bežne používané v špičkových monitoroch.

• IPS (In-Plane Switching): Skutočná reprodukcia farieb, široké pozorovacie uhly, ideálne pre profesionálne aplikácie, ako je dizajn a úprava videa.

• TFT (Thin-Film Transistor): Každý pixel je riadený nezávislým tranzistorom, ktorý ponúka rýchlu odozvu a vynikajúci farebný výkon. Toto je hlavná technológia pre moderné smartfóny a obrazovky počítačov.

V súhrne:

• TN: Rýchla odozva, nízka cena, ale obmedzené farby a pozorovacie uhly.

• VA: Vysoký kontrast, ideálny pre zábavu.

• IPS: Presné farby, široké pozorovacie uhly, vhodné pre profesionálne použitie.

• TFT: Silný celkový výkon, preferovaná voľba pre moderné inteligentné zariadenia.

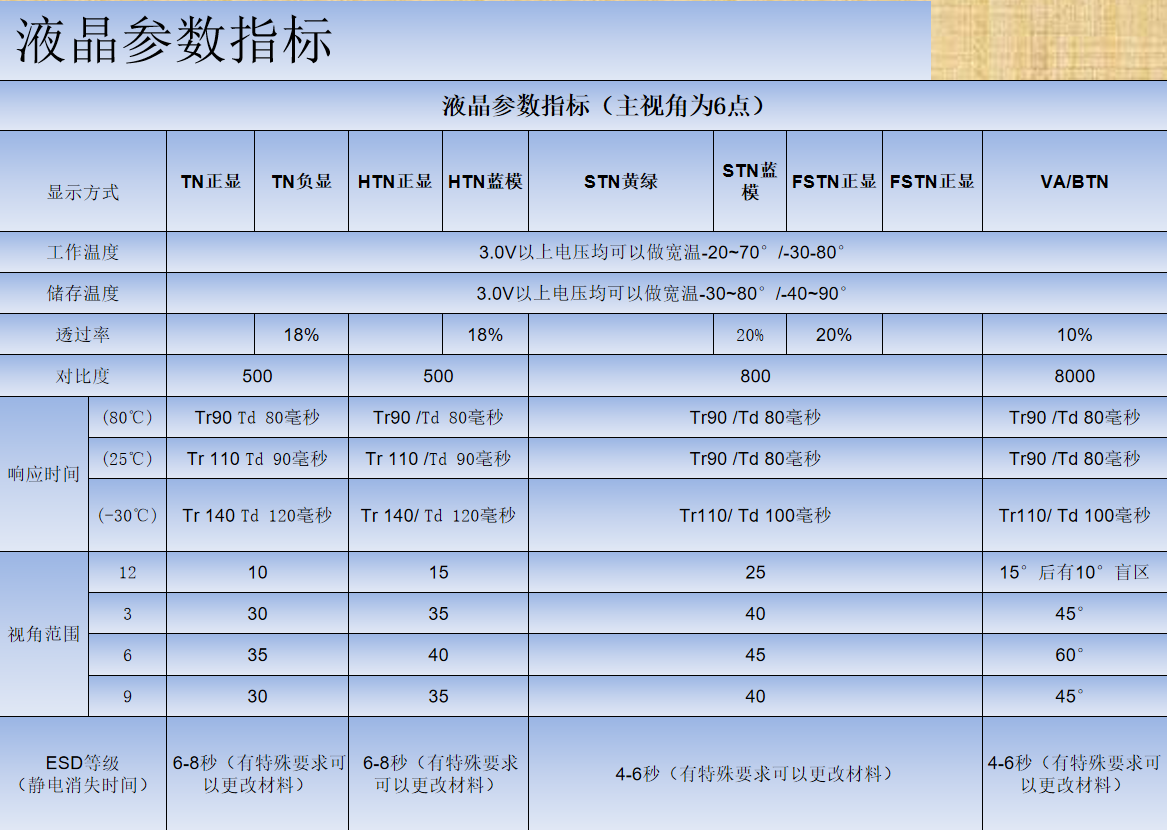

Ako hodnotiť LCD obrazovku? Vysvetlenie štyroch kľúčových ukazovateľov výkonu

Pri výbere obrazovky LCD, okrem veľkosti a rozlíšenia, venujte pozornosť nasledujúcim štyrom základným indikátorom:

• Kontrastný pomer

Pomer jasu medzi najjasnejšími a najtmavšími oblasťami. Vyšší kontrastný pomer má za následok čistejší obraz s lepšou hĺbkou. Vo všeobecnosti sa odporúča pomer ≥1000:1.

• Čas odozvy

Rýchlosť, ktorou pixely prechádzajú zo svetlého do tmavého alebo naopak, meraná v milisekundách (ms). Kratšie časy odozvy znižujú rozmazanie pohybu, vďaka čomu sú ideálne pre hranie hier a dynamický obsah.

• Pozorovací uhol

Konzistencia farieb a jasu pri pohľade na obrazovku z rôznych uhlov. IPS obrazovky zvyčajne ponúkajú široké pozorovacie uhly až do 178°.

• Farebný výkon

Zahŕňa pokrytie farebného gamutu, presnosť farieb a farebnú hĺbku. Profesionálny dizajn a produkcia videa si vyžadujú pokrytie farebného gamutu sRGB, Adobe RGB alebo DCI-P3.

CNK: Riadenie budúcnosti displejov pomocou technologických inovácií

V dnešnej ére neustáleho vývoja technológie tekutých kryštálov využíva CNK svoje hlboké technické znalosti a špecializované produktové portfólio, aby zákazníkom poskytovalo komplexné riešenia displejov – od štandardných produktov až po prispôsobené návrhy. Vyrábame nielen TFT zobrazovacie moduly, OLED moduly a HMI interakčné moduly človek-stroj v rozsahu od 0,96 do 15,6 palcov, ale máme aj rozsiahle projektové skúsenosti v oblasti monochromatických LCD a modulov.

V súlade s prístupom orientovaným na zákazníka naše produkty prísne spĺňajú medzinárodné normy, čím zaisťujú, že spĺňajú vaše očakávania v oblasti výkonu, kvality a dodávky.

CNK – zameraná na displeje, špecializujúca sa na prispôsobenie – sa zaviazala osvetliť každú kreatívnu víziu pomocou technológie svetla a tieňa.
