Komplexná analýza technológie LCD Black (časť 1): Štruktúra a pripojenie, odblokovanie základného kódu displeja

V dnešnom svete, kde sú elektronické zariadenia všadeprítomné, slúžia displeje s tekutými kryštálmi (LCD) ako základné rozhranie pre interakciu medzi človekom a strojom a ich technické možnosti priamo určujú používateľskú skúsenosť zariadení. Od inteligentných nositeľných zariadení po priemyselné riadiace systémy, od automobilových displejov po spotrebnú elektroniku, za produktmi LCD v rôznych scenároch sa skrývajú starostlivo navrhnuté štrukturálne schémy a technológie pripojenia. Ako profesionálny výrobca vlastných LCD displejov a výkonná továreň na LCD displeje je CNK špecializovaný a sofistikovaný high-tech podnik, ktorý sa venuje výskumu a vývoju, výrobe a predaju zobrazovacích zariadení a produktov HMI (Human-Machine Interface).

Dnes vykonáme hĺbkovú analýzu základných princípov LCD, ktorá vám pomôže pochopiť základnú logiku zobrazovacej technológie.

I. Štruktúra produktu: Riešenia displeja šité na mieru

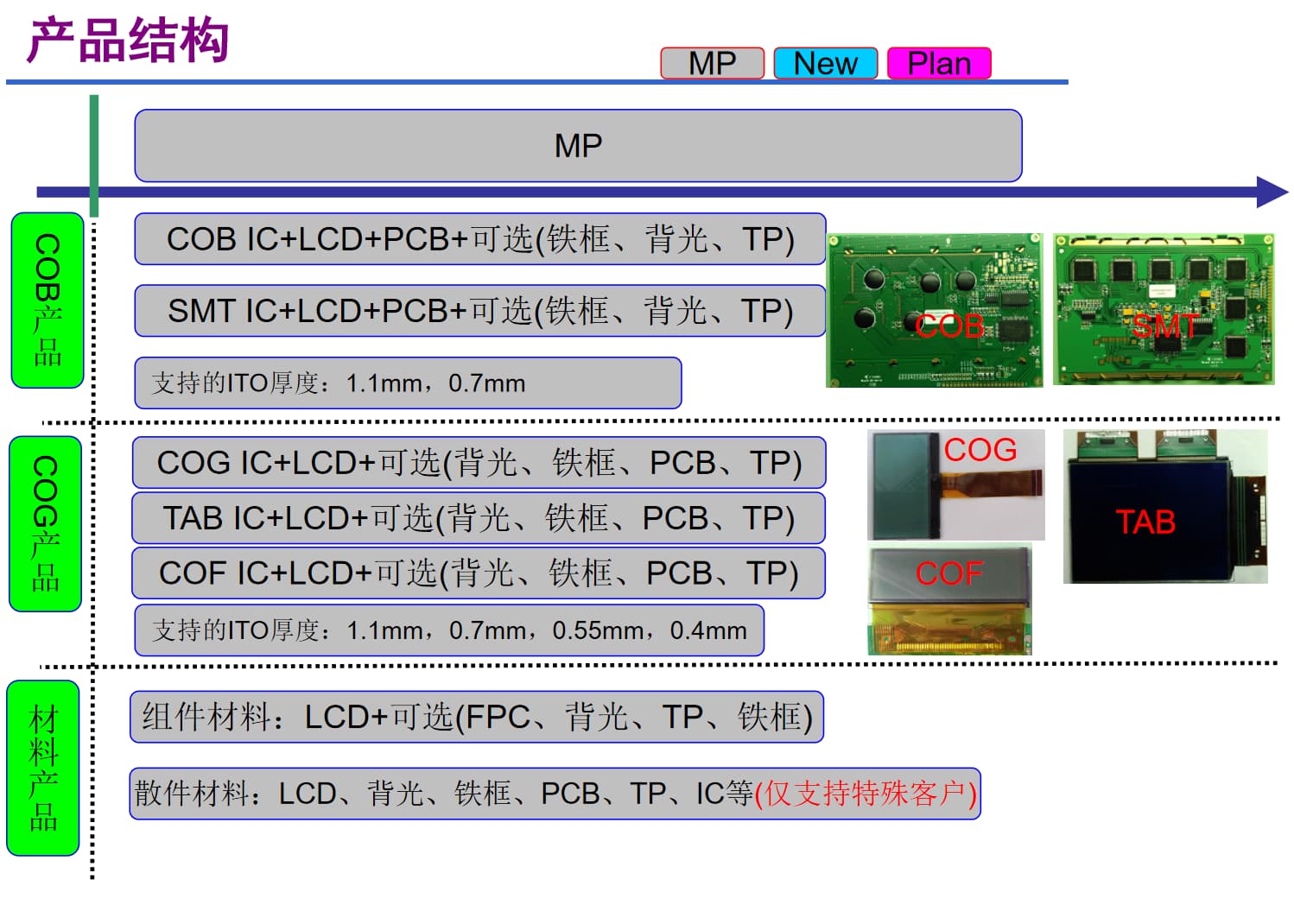

Štruktúra produktov LCD nie je univerzálna, ale je prispôsobená podľa aplikačných scenárov a požiadaviek na výkon. Ako skúsená spoločnosť vyrábajúca displeje patria medzi hlavné produkty CNK monochromatické LCD a monochromatické moduly, 0,96-15,6 palcové TFT zobrazovacie moduly, OLED moduly a HMI moduly interakcie človek-stroj. Jeho produktová štruktúra pozostáva najmä z troch kategórií základných produktov a rôznych odvodených schém:

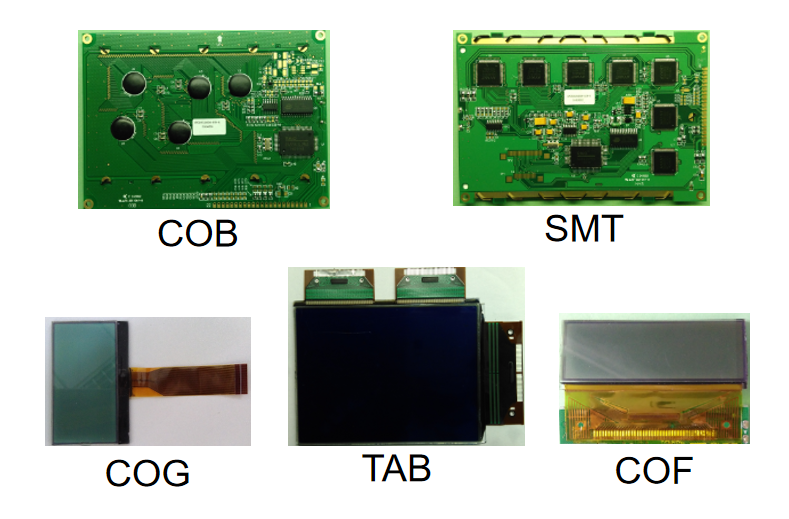

1. Integrované produkty: efektívne a stabilné bežné voľby

•  Produkty COB: Prijať základnú architektúru "IC + LCD + PCB" a môže byť vybavený voliteľnými komponentmi, ako sú železné rámy, podsvietenie a TP (dotykové panely). S vysokou integráciou a silnou stabilitou sú široko používané v scenároch s prísnymi požiadavkami na spoľahlivosť, ako sú priemyselné riadenie a automobilové zariadenia.
•  Produkty COG:Na základe "IC + LCD" podporujú flexibilný výber príslušenstva, ako sú podsvietenie, železné rámy, PCB a TP. Pri zabezpečení výkonu zjednodušujú štrukturálny dizajn, vďaka čomu sú vhodné pre inteligentné nositeľné zariadenia, malé prenosné zariadenia a ďalšie produkty s prísnymi obmedzeniami veľkosti.
•  Produkty SMT/COF/TAB:Skombinujte SMT IC, COF IC a TAB IC s LCD spolu s voliteľným príslušenstvom, ktoré pokryje potreby displeja strednej až vyššej triedy. Medzi nimi schémy COF a TAB vynikajú v produktoch s úzkym rámom a vysokým rozlíšením

•  Materiály komponentov:Sústredené na LCD, môžu byť spárované s komponentmi, ako sú FPC (Flexible Printed Circuits), podsvietenie, TP a železné rámy, čím poskytujú zákazníkom polointegrované riešenia, ktoré vyvažujú flexibilitu prispôsobenia a efektivitu montáže.
• Materiály náhradných dielov:Ponúknite kompletnú sadu náhradných dielov vrátane LCD, podsvietenia, železných rámov, dosiek plošných spojov, TP a integrovaných obvodov, ktoré podporujú len hĺbkové prispôsobenie potrieb špeciálnych zákazníkov. Toto plne demonštruje flexibilnú adaptačnú schopnosť výrobcu LCD displejov na mieru a je vhodný pre špecifické a prispôsobené scenáre displeja.

Stojí za zmienku, že rôzne štrukturálne schémy CNK podporujú rôzne hrúbky ITO: schémy COB a SMT podporujú hrúbky 1,1 mm a 0,7 mm; Schémy COG, COF a TAB sa ďalej rozširujú na 0,55 mm a 0,4 mm. Tenšia hrúbka ITO umožňuje miniaturizáciu a nízku hmotnosť zariadení, čo tiež odráža vynikajúcu technickú silu továrne na LCD displeje.

II. Spôsoby pripojenia: Efektívny prenosový "Bridge" dizajn

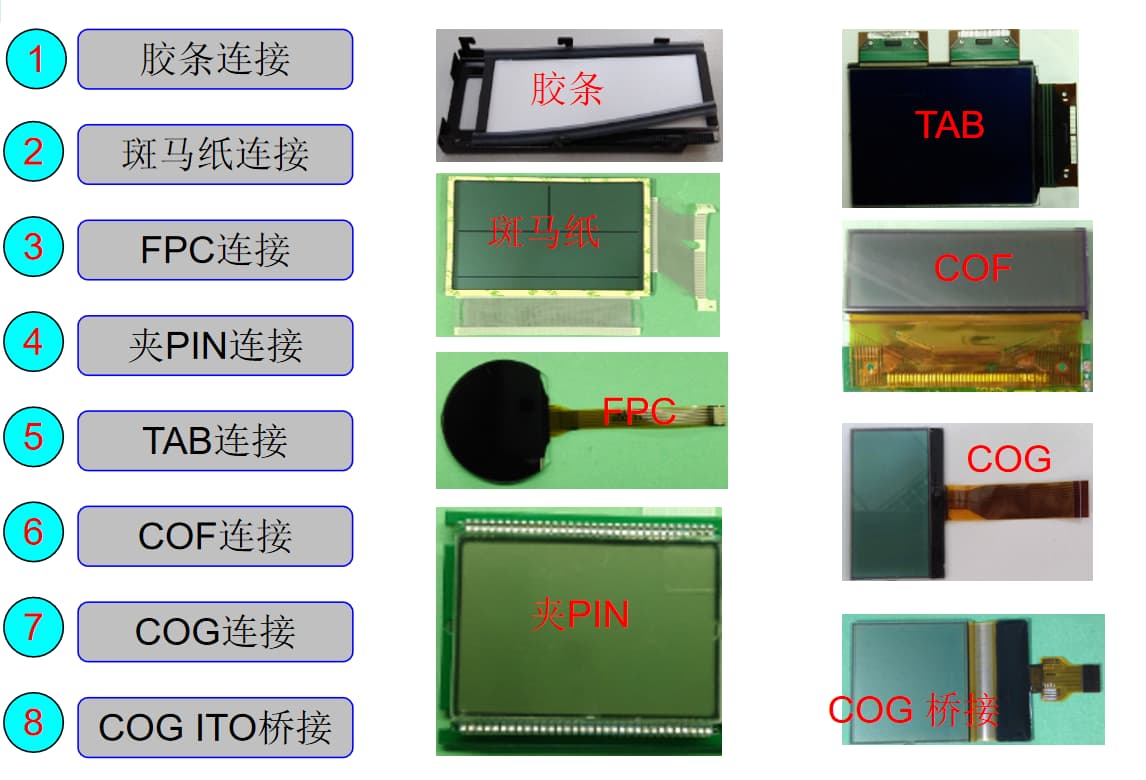

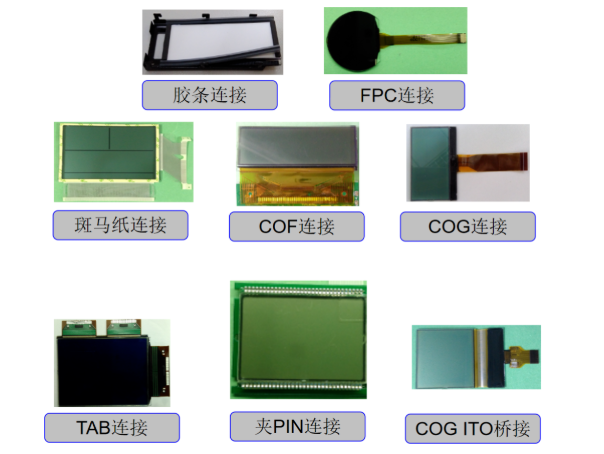

Ak je štruktúra produktu „kostra“ LCD, potom spôsob pripojenia je „krvná cieva“, ktorá cez ňu prechádza, čo priamo ovplyvňuje stabilitu prenosu signálu a pohodlnosť montáže produktu. Ako profesionálna spoločnosť vyrábajúca displeje ovláda CNK 8 bežných spôsobov pripojenia, ktoré plne pokrývajú rôzne aplikačné scenáre:

1. Základné schémy pripojenia: Jednoduché, spoľahlivé a nákladovo kontrolovateľné·

• Pripojenie gumeným pásikom:Jednoduchá obsluha a nízke náklady, vhodné pre bežné elektronické zariadenia s nízkymi požiadavkami na stabilitu pripojenia.
• Pripojenie papiera Zebra:S dobrou vodivosťou a flexibilitou sa prispôsobuje miernym štrukturálnym deformáciám a často sa používa na pripojenie malých LCD a PCB.
•  Pripojenie pomocou svorky:Ľahko sa rozoberá a je vhodný pre neskoršiu údržbu, je široko používaný v zariadeniach, ktoré vyžadujú časté ladenie alebo výmenu komponentov.

• FPC pripojenie:V kombinácii s flexibilnými tlačenými obvodmi môže dosiahnuť spojenie vo viacerých uhlových a úzkych priestoroch, čo z neho robí preferovanú schému pre inteligentné nositeľné zariadenia, skladacie zariadenia a ďalšie produkty.
• Pripojenie TAB:Priamo spája integrovaný obvod ovládača s LCD cez TAB (anizotropný vodivý film), čím sa znižuje počet uzlov pripojenia a zlepšuje sa účinnosť a stabilita prenosu.
• COG pripojenie:Priamo spája IC so skleneným substrátom LCD, čím výrazne znižuje veľkosť produktu a zlepšuje integráciu, čo je základná metóda pripojenia pre prenosné zariadenia vyššej kategórie.
• COF pripojenie:IC je zabalený na pružnej fólii a potom pripojený k LCD, pričom sa vyznačuje flexibilitou a vysokou integráciou a prispôsobuje sa potrebám displeja s úzkymi rámami a vysokým rozlíšením.
• Premostenie COG ITO:Špeciálny dizajn premostenia ďalej optimalizuje cestu prenosu signálu a funguje vynikajúco vo veľkých LCD displejoch s vysokou kvalitou obrazu.

Spoliehajúc sa na bohaté štrukturálne schémy a spoľahlivé technológie pripojenia, CNK ako vysokokvalitný podnik v oblasti čínskych TFT displejov neustále poskytuje vysokokvalitné zobrazovacie riešenia pre rôzne priemyselné odvetvia. V ďalšom článku budeme pokračovať v skúmaní typovej klasifikácie a režimov zobrazenia LCD, takže zostaňte naladení!
