Podsvietenie LCM: kritické úlohy plastového rámu a obojstrannej pásky

V moderných zobrazovacích technológiách slúži obrazovka z tekutých kryštálov (LCD obrazovka) ako základná súčasť a jej celkový výkon do značnej miery závisí od integrovaného modulu za ňou – LCM (LCD Module). LCM integruje zobrazovacie zariadenie z tekutých kryštálov, riadiace obvody, konštrukčné komponenty a podsvietenie do kompletného modulu, pričom svetelný efekt podsvietenia priamo určuje konečnú vizuálnu kvalitu displeja. V rámci komplexnej štruktúry podsvietenia komponenty, ako je plastový rám a obojstranná páska, pracujú v synergii s hlavnými časťami, ako sú optické fólie a svetelné zdroje, aby spoločne zaistili stabilitu a optický výkon modulu.

Podsvietenie: Základ vizuálov displeja

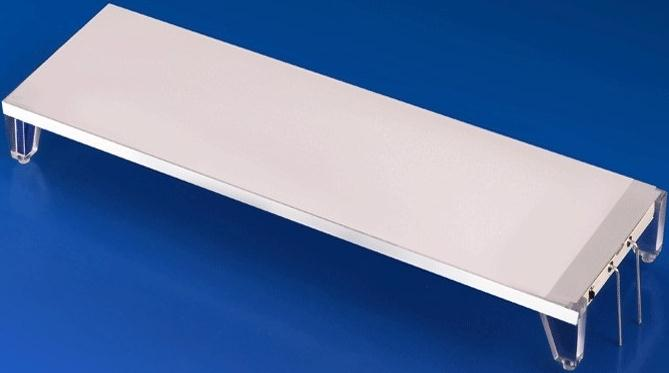

Podsvietenie (BackLight) sa nachádza za obrazovkou z tekutých kryštálov a jeho hlavnou funkciou je premena bodových svetelných zdrojov na rovnomerné a jasné povrchové svetelné zdroje. Jeho optická konštrukcia priamo ovplyvňuje rovnomernosť jasu, kontrast a farebný výkon celého modulu, čo je obzvlášť dôležité pre moduly farebného displeja (modul TFT displeja). Typické podsvietenie pozostáva zo svetelného zdroja, svetlovodnej dosky, viacerých vrstiev optických fólií, štrukturálneho plastového rámu a dosky diaľkového osvetlenia, všetko starostlivo skombinované. Neustála inovácia v tejto oblasti mnohými poprednými výrobcami LCD displejov v Číne je založená na hlbokom pochopení úlohy každého komponentu.

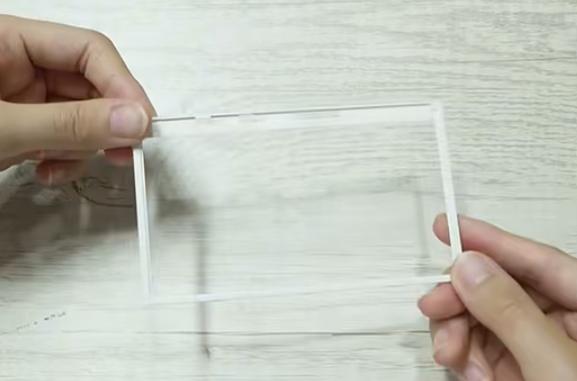

Plastový rám: Dvojitý strážca optiky a štruktúry

Plastový rám slúži ako kostra podsvietenia a poskytuje nielen nevyhnutnú mechanickú podporu a ochranu, ale vykonáva aj dôležité funkcie optického manažmentu. Výber materiálu je priamo prispôsobený rôznym dizajnom produktov:

Materiál URZ2501:Ponúka vynikajúce odrazové vlastnosti a vlastnosti blokovania svetla, ktoré sa bežne používajú v moduloch farebného displeja strednej až vyššej triedy (modul TFT displeja) na zvýšenie kontrastu a čistoty farieb.

Biely materiál PC:Často sa používa v dizajnoch podsvietenia s bočným osvetlením, čo uľahčuje tenký profil obrazoviek LCD.

PC biela + materiál zo sklenených vlákien:Zvyšuje štrukturálnu tuhosť produktov so spodným osvetlením, ktoré sú vhodné pre priemyselné prostredia s prísnymi požiadavkami na spoľahlivosť.

V projektoch zahŕňajúcich prispôsobené LCD obrazovky sú dizajn a výber materiálu plastového rámu kľúčom k dosiahnutiu špecifických optických efektov a mechanických špecifikácií.

Obojstranná páska: Špecialista na skryté lepidlo a blokovanie svetla

Obojstranná páska hrá nepostrádateľnú úlohu ako "lepidlo" pri montáži LCM. Je zodpovedný za zabezpečenie vnútorných optických fólií, ako je svetlovodná doska, difúzna fólia a fólia na zvýšenie jasu, a nakoniec pevne pripojí podsvietenie k obrazovke LCD.

Bežná obojstranná páska:Dostupné s rôznymi substrátmi (napr. bez substrátu, PET) a možnosťami hrúbky (0,03–0,30 mm). Pri pripájaní obrazoviek LCD so štruktúrou COG môže výber obojstrannej pásky vhodnej hrúbky účinne zmierniť tlak a zabrániť výskytu bielych škvŕn na displeji.

Čiernobiela obojstranná páska:Ide o funkčný materiál s čiernou stranou na blokovanie svetla a bielou stranou na odraz, pričom súčasne plní tri úlohy: priľnavosť, blokovanie svetla a odraz. Často sa používa na definovanie efektívnej zobrazovacej plochy modulov farebného displeja (modul TFT displeja) a na zabezpečenie flexibilných obvodov (FPC), čo z neho robí dôležitý komponent na zlepšenie čistoty hraníc displeja a celkovej spoľahlivosti.

Záver

V rámci presného systému LCM, od svetelných diód LED a svetlovodných dosiek až po upevňovacie plastové rámy a obojstrannú pásku, má každý komponent jedinečnú a nenahraditeľnú funkciu. Pracujú spolu v presnej koordinácii a absencia alebo chyba akéhokoľvek jednotlivého spojenia by ovplyvnila celkový výkon a spoľahlivosť. Hodnota plastového rámu a obojstrannej pásky spočíva práve v ich nepostrádateľnej synergii s ostatnými základnými komponentmi, ako je podsvietenie a LCD obrazovka, ktoré spoločne tvoria základ stabilného, ​​efektívneho a vysokokvalitného zobrazovacieho modulu.
