Od svetelného zdroja po kvalitu obrazu: Podsvietenie je skutočným „hrdinom zákulisia“ modulu LCD.

Keď ľudia hovoria o LCD displejoch, prvá vec, ktorá im príde na myseľ, je často len „obrazovka“. Kompletný modul tekutých kryštálov (LCM) je však oveľa viac než len panel s tekutými kryštálmi. Integruje integrované obvody ovládača, dosku plošných spojov a jeden často prehliadaný, no kritický komponent: podsvietenie.

Podsvietenie: „svetelný motor“ umiestnený za obrazovkou

Samotný materiál z tekutých kryštálov nevyžaruje svetlo. Pôsobí skôr ako „svetelný ventil“, pričom sa spolieha na systém podsvietenia, ktorý poskytuje osvetlenie skôr, ako môže zobraziť obraz. Hlavnou úlohou podsvietenia je previesť bodový alebo lineárny svetelný zdroj na vysoko rovnomerný povrchový svetelný zdroj.

Jas, rovnomernosť, teplota farieb, spotreba energie – každý aspekt zážitku zo sledovania, ktorý si všimnete na prvý pohľad, je podporovaný technológiou podsvietenia.

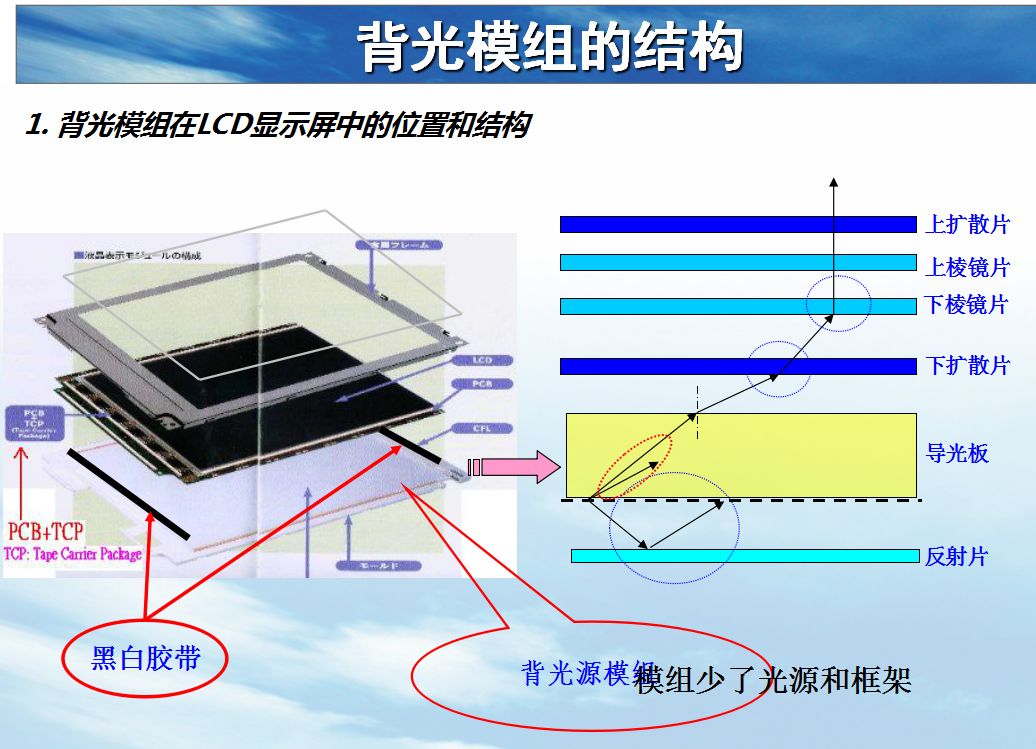

Demontáž podsvietenia: Sada precíznych optických systémov

Vysokovýkonné podsvietenie je výsledkom pokročilej vedy o materiáloch a presného optického inžinierstva. Medzi jeho základné komponenty patria:

Svetelný zdroj:Pôvod svetla, určujúci základnú farebnú teplotu, jas a životnosť podsvietenia.

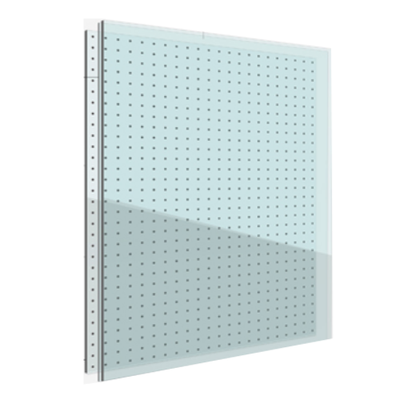

Svetlovodná doska (LGP):Kľúč k rovnomernému rozloženiu svetla. Mikroštruktúrované bodky na spodnej ploche rozptyľujú svetlo prichádzajúce z okraja cez celú rovinu. Presne tvarované body zvyčajne poskytujú lepší optický výkon ako tradičné tlačené body.

Sada optických filmov:Fólie difúzora, fólie na zvýšenie jasu (BEF) a reflexné fólie spolupracujú na odstránení horúcich miest, na zlepšení účinnosti predného svetla a na zaistení rovnomernosti.

Konštrukčný rám a svetelná doska:Poskytnite stabilnú mechanickú podporu a spoľahlivé elektrické spojenia.

V závislosti od štruktúry spadajú podsvietenia do dvoch hlavných technologických ciest:

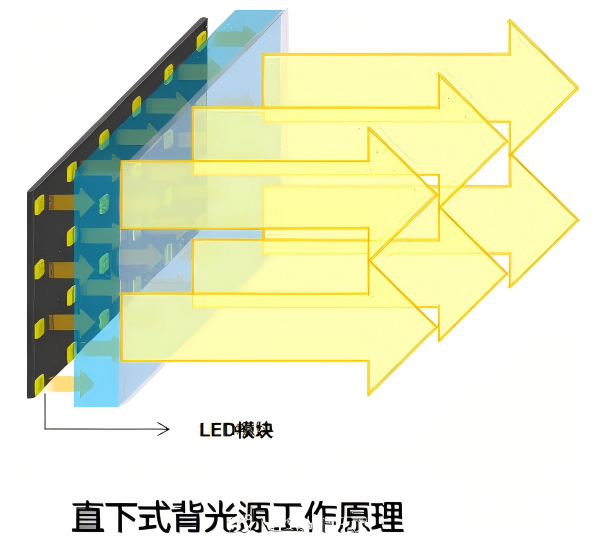

Priame osvetlenie:LED polia sú umiestnené priamo pod svetlovodnou doskou pre priame osvetlenie. To ponúka vysoký jas a podporuje lokálne ovládanie stmievania.

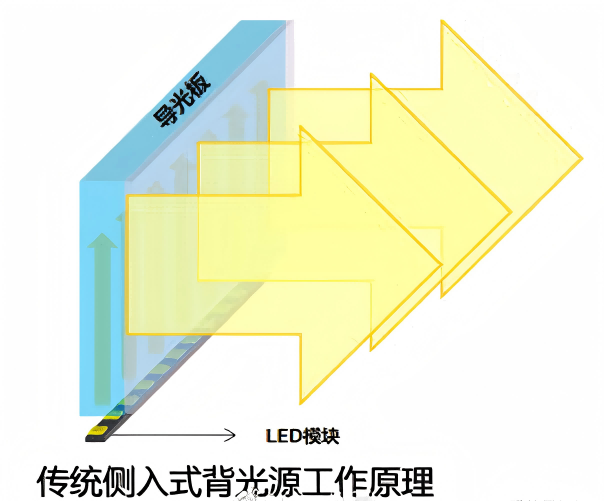

Edge-Lit:LED svetelné lišty sú umiestnené po stranách svetlovodnej dosky. Svetlo vstupuje od okraja a odráža sa dopredu cez dosku, vďaka čomu je kľúčom k dosiahnutiu ultratenkých dizajnov.

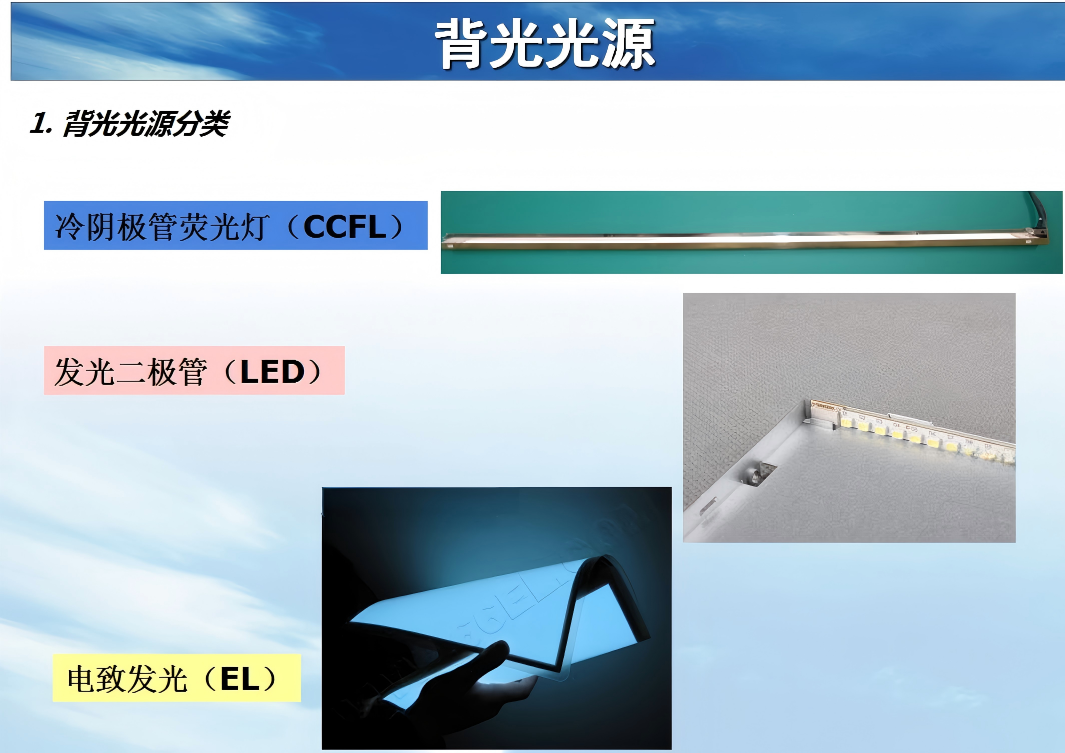

Tri typy svetelných zdrojov, z ktorých každý má svoje výhody.

LED podsvietenie:Vysoký jas, dlhá životnosť (viac ako 30 000 hodín pre edge-lit), nízka spotreba energie a tenký tvar. Je to hlavná voľba pre všetko od spotrebnej elektroniky po priemyselné displeje.

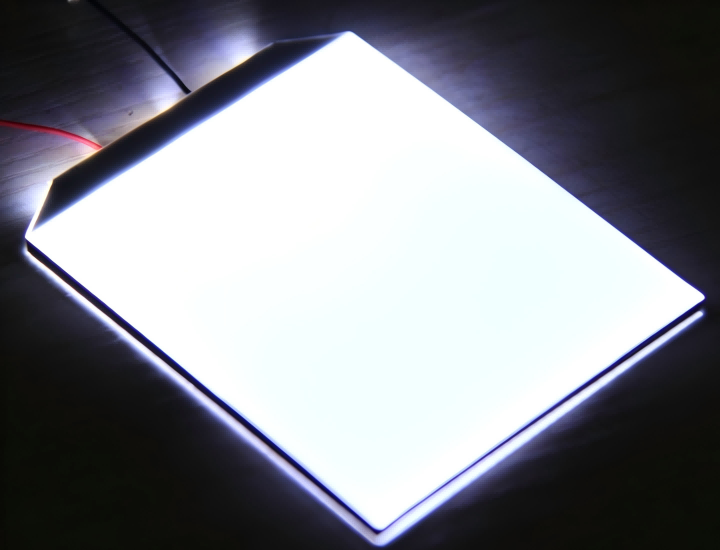

EL (elektroluminiscenčné) podsvietenie:Ultra tenké, dokonale rovnomerné po celom povrchu a flexibilné/ohýbateľné. Zostáva nepostrádateľný pre prispôsobené LCD a flexibilné zobrazovacie aplikácie.

Podsvietenie CCFL (Fluorescent Lamp so studenou katódou):Z veľkej časti nahradené LED diódami v spotrebiteľských produktoch, ale stále cenné v určitých profesionálnych zobrazovacích aplikáciách vďaka svojej vynikajúcej sýtosti farieb a jednotnosti.

Technické zhrnutie

Podsvietenie je oveľa viac ako len osvetľovací prvok. Od výberu materiálu a optického dizajnu až po výber svetelného zdroja a zdokonalenie štrukturálnych procesov, každý detail prispieva ku konečnému výkonu displeja.

Pre výrobcov, ktorí sa usilujú o vysokokvalitné displeje, sú hlboké odborné znalosti v oblasti technológie podsvietenia základom diferenciácie produktov, ktoré spĺňajú požiadavky špičkových prispôsobených LCD displejov a zabezpečujú, že každá obrazovka splní svoj vizuálny prísľub.

Od svetelného zdroja až po kvalitu obrazu, podsvietenie je skutočným neospevovaným hrdinom LCD modulov. Pochopenie technológie podsvietenia je v konečnom dôsledku pochopenie toho, čo robí skvelý displej.
